快速读懂4G路由器工作原理

文章出处:鑫博创美人气:-发表时间:2019-07-06 10:16

  4G路由器是一款工业物联网高速路由器,全线兼容4G/3G/2.5G网路,旗舰级配置、VPN链接、工业级防护、宽温设计,可轻松组建高速、稳定的无线传输网络,利用公用LTE网络为用户提供无线长距离数据传输功能。

  工业4G路由器采用高性能的工业级32位通信处理器和工业级无线模块,以嵌入式实时操作系统为软件支撑平台,同时提供1个RS232(或RS485/RS422)、以太网LAN,以太网WAN以及1个WIFI接口,可同时连接串口设备、以太网设备和WIFI设备,实现数据透明传输和路由功能。

4G路由器工作原理:

  主要在原路由器嵌入无线4G模块.首先用户使用一张资费卡(SIM卡)插4G路由器,通过运营商4G网络WCDMA、TD-SCDMA进行拨号连网,就可以实现数据传输,上网等.路由器有WIFI功能实现共享上网,只要手机、电脑、psp有无线网卡或者带wifi功能就能通过4G无线路由器接入Internet,为实现无线局域网共享3G无线网提供了极大的方便。部分厂家的还带有有线宽带接口,不用4G也能正常接入互联网。通过4G无线路由器,可以实现宽带连接,达到或超过当前ADSL的网络带宽,在物联网等应用中变得非常广泛。

工业4G路由器性能:

  组网与通讯:选用高性能工业级4G无线模块,工业级高安稳高精度元器件,-40~+85oC极宽温规划,轻松习惯高温酷寒工作环境,为无人值守体系供给牢靠组网与安稳通讯。

  数据处理及传输速度提高:使用高性能MIPS内核,提供超大内存缓存(FLASH-128Mbits,DDR2-1Gbits),性能强劲出色,满足图片、视频等大数据量传输应用对性能的要求。

  强大的WIFI:双Wi-Fi天线信号更强,支持802.11b/g/n和最大24个无线STA连接,自动与手动选择信道,同时wifi信号支持WPA/WPA2、WEP等加密方式,wifi信号安全稳定。

  2/3/4G 信号自切换:双4G天线信号更稳定,除了支持 FDD-LTE/TD-LTE 两种LTE制式,还要向下兼容 2G/3G ,支持 TD-SCDMA/ WCDMA/ EDGE/ GPRS/ GSM/ CDMA1X/ EVDO 等模式,在 4G信号不稳定地区将无缝切换为 3G网络,不用担心网络中断。

4G路由器应用:

广泛应用于金融,交通,监控,水利,环保,电力,邮政,气象、移动物联网以及电信物联网等行业。

4G无线路由器配置:

  配置4G无线路由器之前,必须将PC与无线路由器用网线连接起来,网线的另一端要接到无线路由器的LAN口上。物理连接安装完成后,要想配置无线路由器,还必须知道两个参数,一个是无线路由器的用户名和密码,另外一个参数是无线路由器的管理IP。以一款无线路由器默认管理IP是192.168.1.1,用户名和密码都是admin。

  首先必须让PC的IP地址与无线路由器的管理IP在同一网段。为此,先把自己PC的的地址更改为 10.10.10.254,子网掩码用系统默认的即可,网关无需设置。

  在浏览器中,输入无线路由器的管理IP,桌面会弹出一个登录界面,将用户名和密码填写进入之后,我们就进入了无线路由器的配置界面。进入无线路由器的配置界面之后,系统会自动弹出一个“设置向导”。在“设置向导”中,设置主菜单下面一般都包含了需要设置的对象有:WAN, LAN, 无线,在线探测等子菜单项。主要是用来设置网络相关参数。

WAN口

WAN口菜单项支持DHCP/静态IP/PPPoE/3G/LTE等连接模式。

选择你需要的模式,点击切换 “切换协议”,再配置相关的参数,就可以实现连接。

服务类型:指的是网络类型,默认是自动的,如果对网络类型不熟悉,请保持默认值

APN: 运营商的APN,不同的运营商有不同的APN,中国移动是cmnet,中国联通是3gnet,中国电信是ctnet,专网卡也会有一个专门的APN,在办卡时,由运营商提供;对于普通的数据卡,这个值可以为空。具体的APN参数可以咨询运营商,通常情况下,保留默认参数即可,路由器将自动启用最合适的APN。

PIN: SIM卡的PIN码,请慎重使用,以避免卡被锁住

PAP/CHAP用户名:专网卡时需要输入用户名,其它卡时可以为空

PAP/CHAP密码:专网卡时需要输入密码,其它卡时可以为空

当使用的是非专网卡

拨号号码:不同的网络类型对应不同的拨号号码

认证类型:如果有用户名,密码,需要指定认证类型。PAP是明文认证,CHAP是握手认证。要根据运营商的网络来选择认证类型,否则拔号会失败

WAN口复用:当连接模式3G或者LTE时,可以利用WAN口为LAN口


LAN口

LAN口菜单项主要用来配置路由器的IP,DHCP服务器的启用,以及分配的IP地址的范围。


参数的含义如下:

WiFi 2.4G: 点击”开启“,启用WiFi功能

网络名(SSID):无线网络名

信道:支持1~13信道,默认是自动,信道可以自动变化。

模式:目前支持802.11b, 802.11g, 802.11bgn。802.11b速率只能达到11Mbps, 802.11g可以达到54Mbps,802.11n最高,可以达到300Mbps

加密:当模式为802.11b或者802.11g,只能选择以下几种加密方式:

当模式为802.11bgn时,只能选择以下几种加密方式:

密码:预共享密码,用户需要输入这个密码,才能连上。密码最短8个字节

隐藏SSID: 当选择隐藏SSID则用户看不到这个SSID,需要手动输入这个SSID进行连接

在线探测

在一些恶劣的环境,很容易出现网络连接断开的接况。在线探测会定时去检测网络连接状况,如果出现异常,就会重新连接;在尝试了一段时间后,如果还是无法连上,就会重启设备,以达到网络上线的目的。各个参数的含义如下:

探测类型:目前支持ping/traceroute/DNS三种探测方式。

Ping: ping会去ping一个IP或者域名,ping通则认为在线

Traceroute: traceroute会去跟踪路由路径,如果可以到达目的地址,则认为在线

DNS: DNS会解析一个域名,如果可以解析,则认为在线

默认使用ping,使用traceroute相对会比较耗流,DNS解析较快,但因为DNS有缓存,导致离线后,还在线的情况。相对使用ping是最合理的。

主探测服务器:优先检测的服务器,可以是IP,也可以是域名

次探测服务器:如果探测主服务器失败,则可以选择次探测服务器。

重试次数:如果探测失败,可以指定重试的次数

重试间隔: 两次探测之间的时间间隔

启用重启:如果一直不在线,点击“开启“,会在指定的时间后重启

探测失败重启时间:指定多长时间不在线,重启设备

网络诊断

支持ping/traceroute/dnslookup这三种方式的网络诊断;

ping/traceroute参数可以是一个域名,或者是一个IP,?是用来诊段网络是否在线。

Dnslookup用来解析一个域名。

点击ping、nslookup、traceroute,就可以诊断一个地址是否有响应。

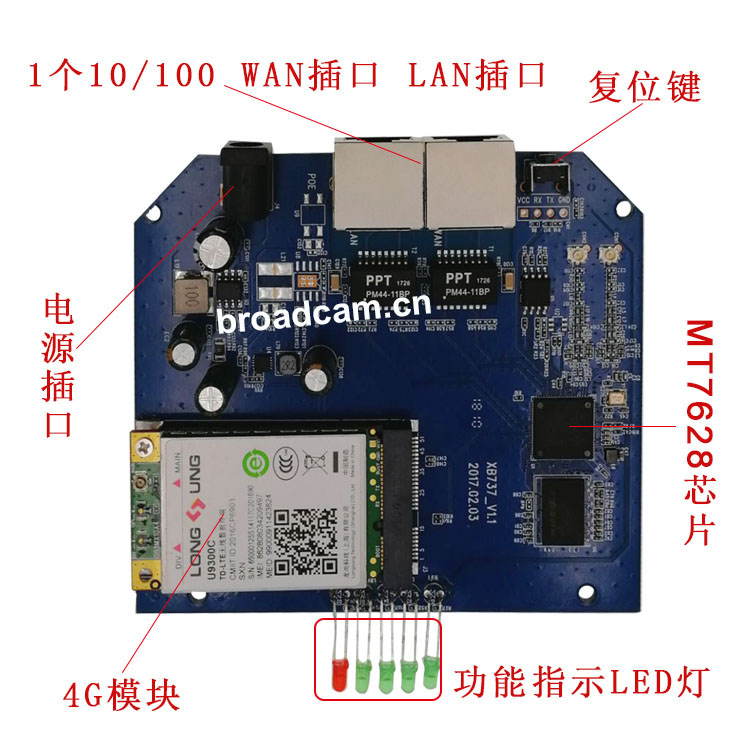

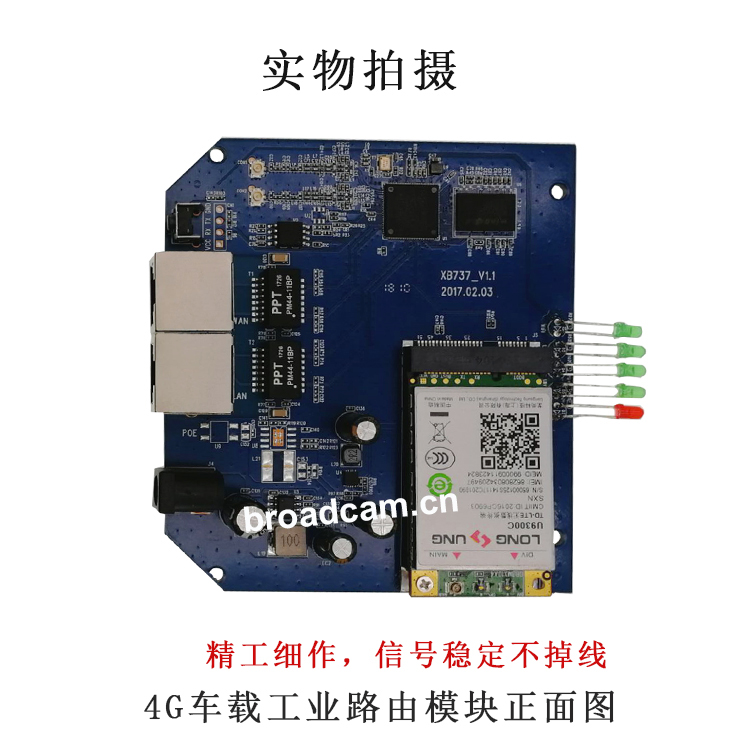

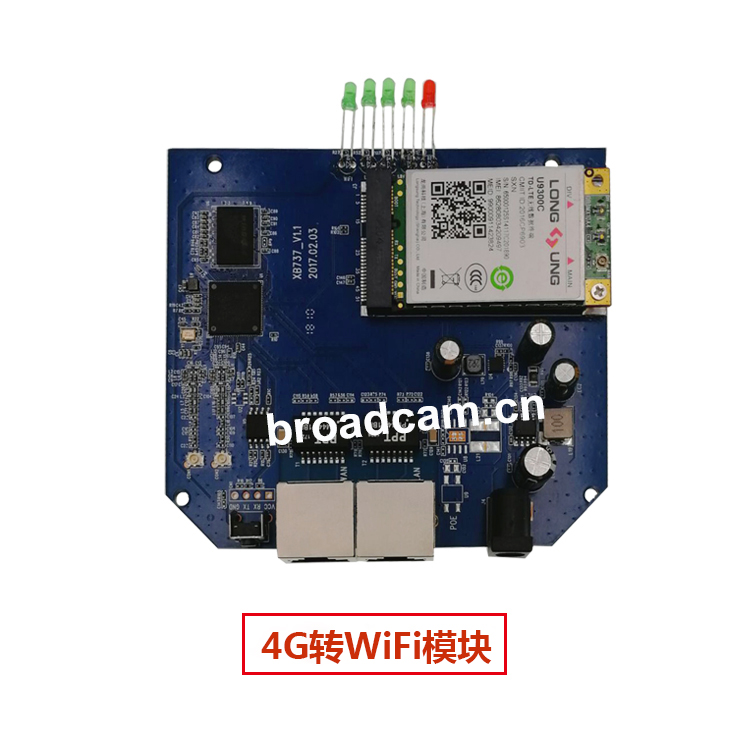

BROADCAM基于4G路由的方案有高通和联发科MTK这两种,根据价位不同,方案和WIFI带机量也不同.我们的4G路由模块仅仅只需5-12V的供电设备和接收天线,使用起来简洁方便!4G路由选型表: XB737 XB924 XB727 XB780…

更多模块的选型应用支持可访问网址 www.broadcam.cn ,我们有资深业务工程师和FAE工程师,可提供有关方案设计、技术选型的专业指导意见。
