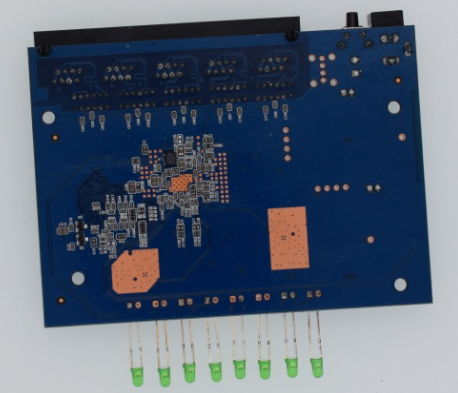

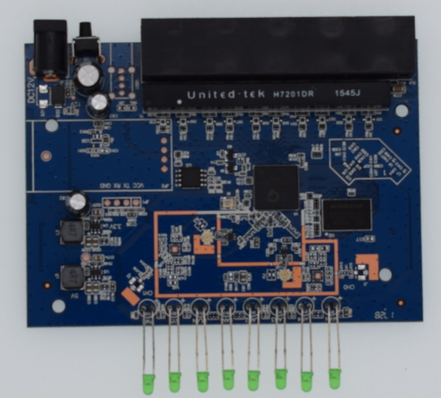

XB9531HR模块

1.产品概述

XB931M采用美国Qualcomm(高通）最新QCA9531方案。可外加两个大功率PA放大器，输出功率达27dbm，覆盖范围可达1公里。无线速率高达300Mbps,是2.4GHz无线速率领航者。采用最新的11N无线技术，兼容IEEE802.11b/g设备，可满足更多的无线客户端接入，更适用于高带宽入户家庭高清视频点播、家庭内部数据高速传输共享等应用，以及手机、Pad、机顶盒、笔记本等无线较多的家庭使用。

产品特性:

l 符合IEEE802.11n/802.11g/802.11b/802.3/802.3u

l 无线发射功率 ：802.11b   15dBm±1dBm，802.11g   15dBm±1dBm，802.11n   15dBm±1dBm，

l 接收灵敏度 ：802.11b: -91dBm@10% PER，802.11g: -79dBm@10% PER，802.11n: -72dBm@10% PER，

l 5 Port 10/100 Mbps 自适应以太网接口，支持自动翻转（Auto  MDI/MDIX）

l 支持1个USB2.0接口

l 内嵌USB接口智能模块（可选），让家用路由器智能化

l 支持RESET功能

l 支持多种加密方式，保证数据的安全传输，信号稳定

l 支持OPENWRT系统

2.工作环境和热系统设计：

模块在自然通风条件下，

工作的温度范围为：-10 ~ 60℃，相对温度 10%~90% 。

储运的温度范围为：-20℃ - 70℃，相对温度 5% - 95%

附加的散热措施（参考下图）：

1. 做了屏蔽罩兼容设计，如果不加屏蔽罩能过认证，则不加。

2. 顶层屏蔽罩的总高度为 10.0mm, 底层的总高度为 7.0mm,

以下内容仅供参考：

整机装配后，根据结构要做散热分析，总体要求 AP模块工作的最高温度控制在60度以内。

3.安全和电磁兼容认证要求：

√ 要求通过 EMC 认证：CE认证 CLASS B 射频杂散辐射 966 Chamber ETSI EN 300 328 TX operating 垂直/水平 30M-8G

√ 符合国家 ROHS 标准 (china)

4.环境测试和可靠性要求

√ 工作时间：连续工作 10000 小时

√ 高温高湿测试: 50℃,相对温度 90%，时间：18小时

√ 低湿测试：0℃，时间：18 小时

√ 批量老化要求：环境温度，45±5℃，相对湿度保持 5%~90%。采用抗静电老化实验 8 小时高温上电老化。
