XB737C规格说明书

1.产品概述

XB737C是一款集路由，中继无线放大器，3G/4G卡，U盘/硬盘共享于一体的多功能路由器，该路由采用主流的MT7628AN芯片，支持 IEEE802.11g,802.11b，802.11i,802.1X,802.3,802.3u,802.3X,802.11n标准，是一款适应有线，无线放大器，3G/4G卡上网，具备无线路由器所有功能，安全机制

2.卖点

● 集路由，中继器，3G/4G，U盘共享一体

● 11N无线技术，300Mbps无线速率

● 支持 ATHEROS 无线技术能大幅加强其无线发射能力，并增强无线信号的稳定性、扩大无线覆盖范围

3.芯片介绍

MT7628是联发科技2014年底发布的业界新一代802.11n Wi-Fi AP/路由器系统单芯片解决方案(SoC)。这款全新SoC为智能家庭内的数据、语音和影像应用程序提供高数据传输率，而且耗电量远低于目前市场上其它类产品。MT7628具有2T2R 300M wifi速率，信号好，接口丰富。

4.能特性

1)580MHz系统主频

2)128MB DDR2 RAM

3)16MB flash

4)无线协议802.11 b/g/n,

   7628支持2T2R,最高300Mbps高速无线wifi传输速率

   7688支持1T1R,最高150Mbps高速无线wifi传输速率

5)2个100/10Mbps支持自动翻转的LAN/WAN以太网口

6)标准的高速USB 2.0 host接口（支持U盘、USB移动硬盘等超多USB外设）

7)1个micro sd/TF卡接口(可插micro sd/TF卡实现大容量存储）

8)1个3G/4G卡，物联卡（全网通兼容）

9)整机静态功耗仅1W，芯片发热量很低

10)支持路由、AP、中继、桥接,3G/4G等模式

5.技术标准

IEEE802.11b/802.11g/802.11n,IEEE802.3/802.3u

WLAN Rate:

11n:

802.11n  HT20:max,72.2Mbps@MCS7:1Nss

              Max,144.4Mbps@MCS15:2Nss

802.11n  HT40:max,150Mbps@MCS7:1Nss

              max,300Mbps@MCS15:2Nss

11g:

54,48,36,24,18,12,11,9,6,5.5,2,1Mbps

11b:

11,5.5,2,1Mbps

WLAN特性：

●  支持2.4GHz,兼容2.4GHz,IEEE802.11g,IEEE802.11n,

  IEEE802.11b标准

●  支持 64/128/152-bit WEP 加密，同时支持 128 bit WPA

standard(TKIP/AES),IEEE802.1X 等安全加密机制。

●  支持 SSID 广播控制和基于 MAC 地址的访问控制

●  工作信道数：1-13

●  频率范围：2.4~2.4835GHz

●  展频技术：DSSS（直接序列展频）

●  数据调制方式：BPSK,QPSK,CCK and OFDM (BPSK/QPSK/16-QAM/64-QAM)

●  灵敏度@ PER（错包率）：MCS15:-62dBm@10%PER;MCS7:

   -65dBm@10%PER; 54M: -68dBm@10%PER; 11M:-84dBm@8% PER; 6M:-88dBm@10% PER;1M:-90dBm@8% PER (典型值）

●  传输距离：室内最远60米，室外最远150米（因环境而异）

●  RF 功率：11n  13dBm   11g  13-15dBm,  11b  16-18dBm

●   天线类型：提供 I-PEX RF 同轴接口（50欧阻抗），可以接不同类型的天线。

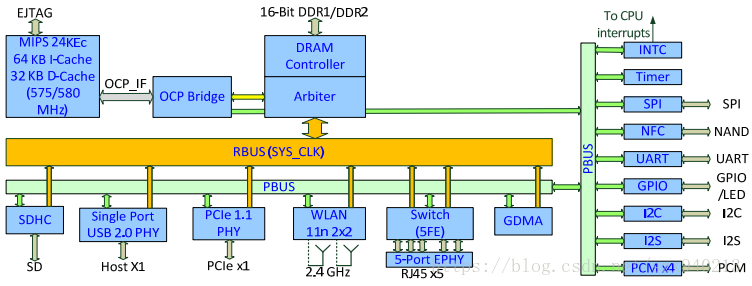

6.硬件框

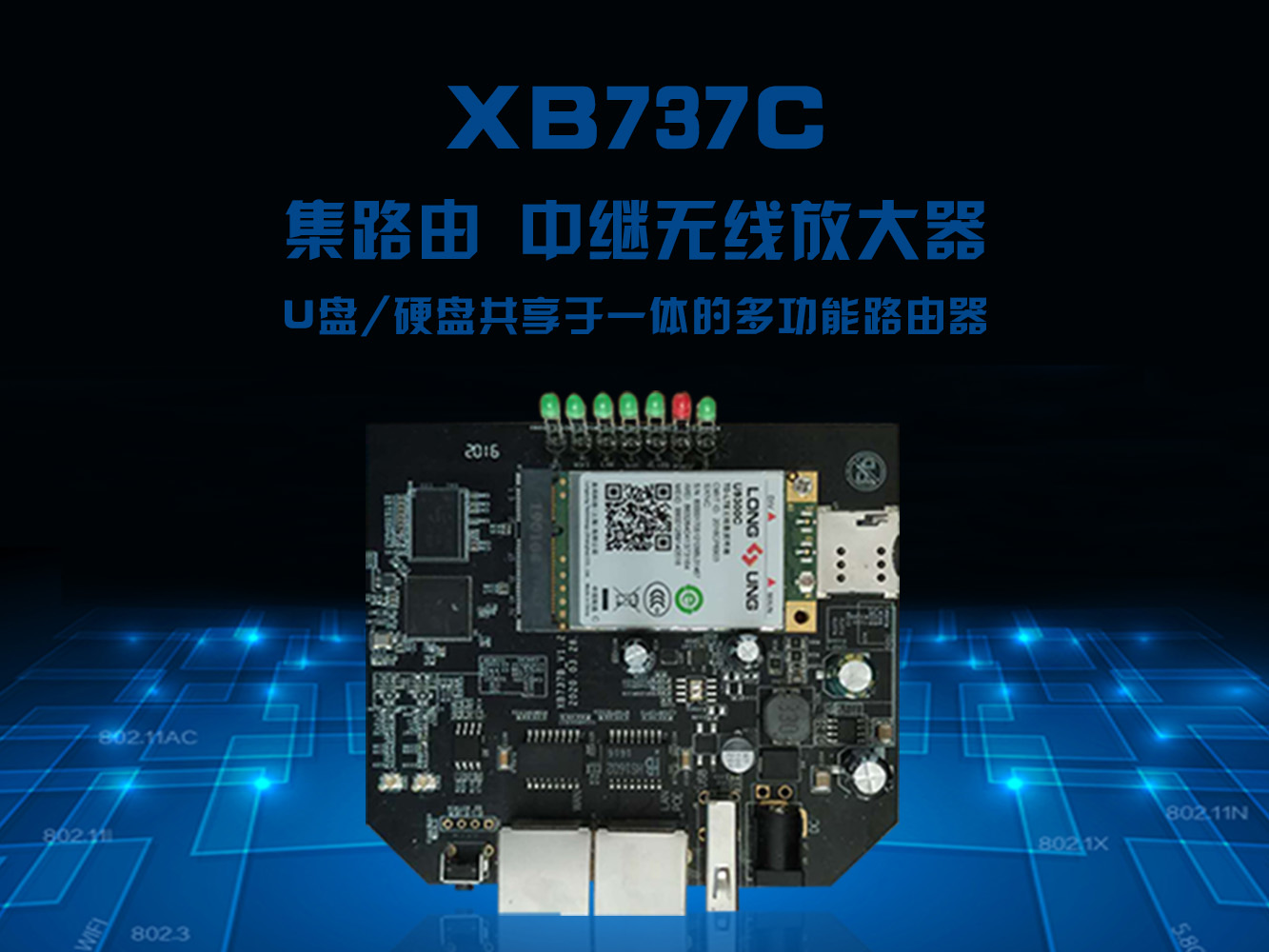

7.产品图片

顶层图片

底层图片

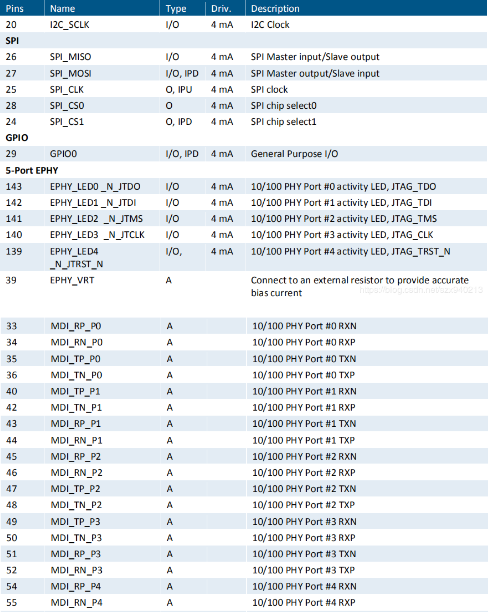

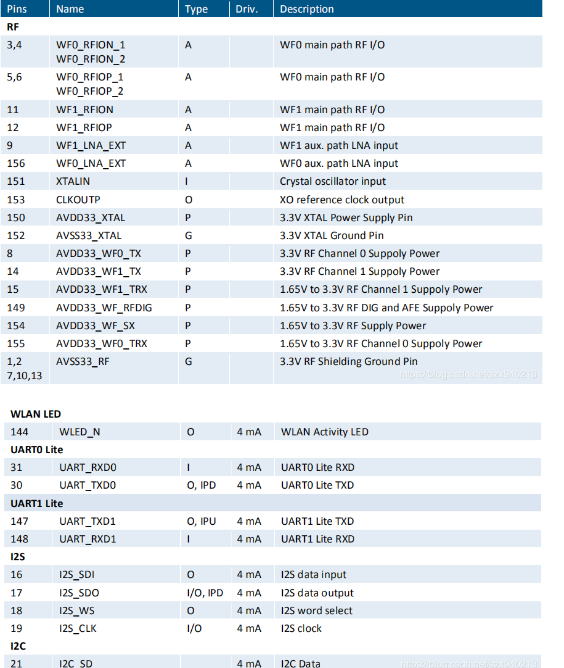

8.管脚功能描述

9.工作环境

在自然通风条件下，

工作的温度范围为：-10 ~ 60℃，相对温度 10%~90% 。

储运的温度范围为：-20℃ - 70℃，相对温度 5% - 95%

10全和电磁兼容认证要求：

√ 要求通过 EMC 认证：CE认证 CLASS B 射频杂散辐射 966 Chamber ETSI EN

300 328 TX operating 垂直/水平 30M-8G

√ 符合国家 ROHS 标准 (china)
