鑫博QCA9531智能网关|WiFi路由方案Openwrt| 物联网AP模块|中继器

产品分类： 路由模块
  • 主芯片：ATHEROS AR9531
  • 规 格：4.5*4.5
  • 参 数：2.4GHz
订购热线：18025446846
  • 产品详情

    • XB9531N模块规格书

    1.产品概述

    XB9531N是兼容IEEE802.11b/g/n的300Mbps内置无线路由模块，它是一款适应于机顶盒\智能网关等无线网络的WIFI模块，该内置无线路由模块提供一个60（2*30）Pin接口用于连接至设备主板，具备无线路由所有功能、安全机制，支持 IEEE802.11g,802.11b,

    802.11i,802.1X,802.3,802.3u,802.3X,802.11n标准，带给用户非凡的无线上网体验。

    卖点：

    ●  内置模块，体积小巧，易于装配

    ●  11N无线技术、300Mbps无线速率

    ●  支持 ATHEROS 无线技术能大幅加强其无线发射能力，并增强无线信号的稳定性、扩大无线覆盖范围

    芯片方案：

    XB9531N  802.11b/g/n  300M内置无线路由模块方案是采 ATHEROS  AR9531芯片，芯片整合了MIPS 24K 处理器，主频550MHZ、Switch(MAC,PHY部分）以及集成了无线部分的 MAC、RF、PA、LNA部分，功能强大，集成度高。

    内存（DDR2):128MB（字节）；闪存，（Flash):16MB(字节）



    2.功能特性

    PCI Express 1.1接口

    USB2.0接口

    4个IEEE 802.3以太网LAN口

    支持64/128bit WEP,WPA/APA2 PSK

    内置DHCP服务器，内置防火墙

    两路2.4GHz无线RF收发天线

    供电电压3.3V

    512M16bit随机存储器

    16Mb SPI Flash

    20/40兆赫信道带宽

    支持OPENWRT系统

    16MB FLASH，128MB (1G bit） DDR2



    3.技术标准：

    IEEE802.11b/802.11g/802.11n,IEEE802.3/802.3u

    WLAN Rate:

    11n:

    802.11n  HT20:max,72.2Mbps@MCS7:1Nss

                  Max,144.4Mbps@MCS15:2Nss

    802.11n  HT40:max,150Mbps@MCS7:1Nss

                  max,300Mbps@MCS15:2Nss

    11g:

    54,48,36,24,18,12,11,9,6,5.5,2,1Mbps

    11b:

    11,5.5,2,1Mbps



    WLAN特性：



    ●  支持2.4GHz,兼容2.4GHz,IEEE802.11g,IEEE802.11n,

      IEEE802.11b标准

    ●  支持 64/128/152-bit WEP 加密，同时支持 128 bit WPA

    standard(TKIP/AES),IEEE802.1X 等安全加密机制。

    ●  支持 SSID 广播控制和基于 MAC 地址的访问控制

    ●  工作信道数：1-13

    ●  频率范围：2.4~2.4835GHz

    ●  展频技术：DSSS（直接序列展频）

    ●  数据调制方式：BPSK,QPSK,CCK and OFDM (BPSK/QPSK/16-QAM/64-QAM)

    ●  灵敏度@ PER（错包率）：MCS15:-62dBm@10%PER;MCS7:

       -65dBm@10%PER; 54M: -68dBm@10%PER; 11M:-84dBm@8% PER; 6M:-88dBm@10% PER;1M:-90dBm@8% PER (典型值）

    ●  传输距离：室内最远60米，室外最远150米（因环境而异）

    ●  RF 功率：11n  13dBm   11g  13-15dBm,  11b  16-18dBm

    ●   天线类型：提供 I-PEX RF 同轴接口（50欧阻抗），可以接不同类型的天线。

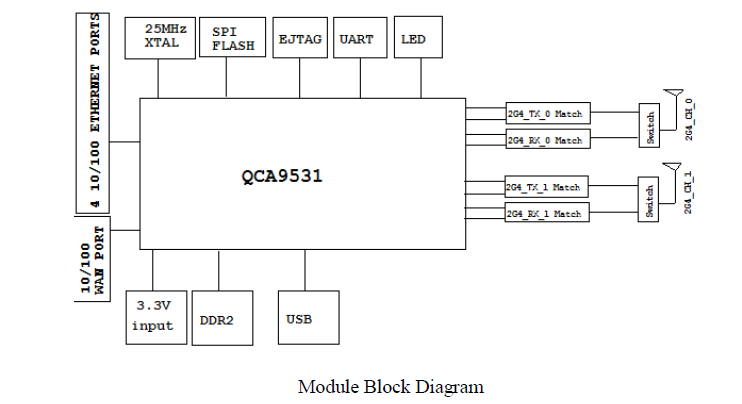

    4.硬件框图

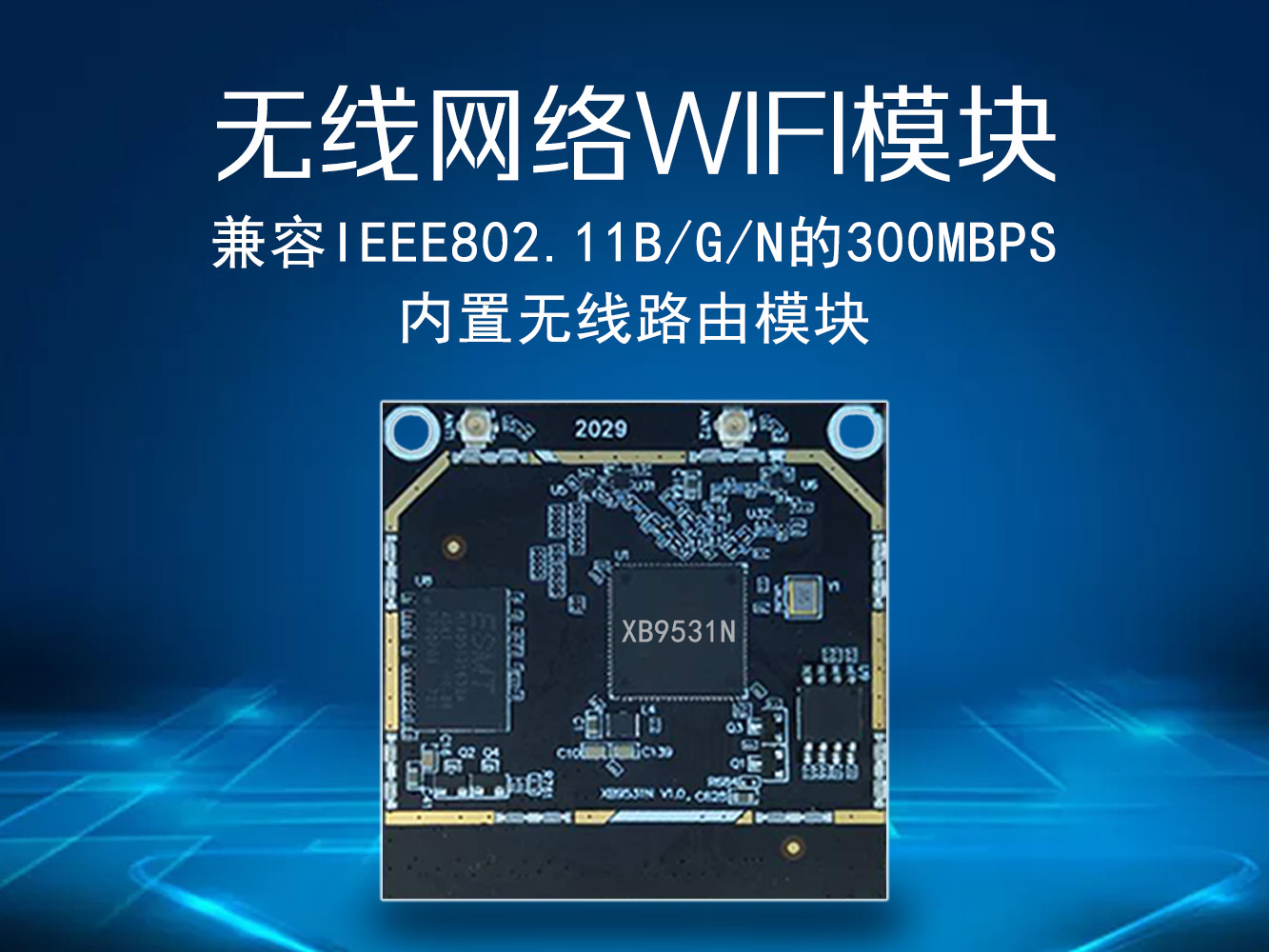

    5.产品图片





    顶层图示



    底层图示



    6.管脚功能描述



      I.管脚分配图



    II.管脚功能描述

    Pin NO

    Pin Name

    Type

    Description

    1

    GND

    G

    Ground

    2

    GND

    G

    Ground

    3

    GPIO11

    I/O

    General Purpose I/O

    4

    P1_RX+

    IA

    Ethernet port 1 receive pair, can be grounded if not used

    5

    LED_LINK3

    I/O

    General Purpose I/O

    6

    P1_RX-

    IA

    Ethernet port 3 receive pair, can be grounded if not used

    7

    LED_LINK2

    I/O

    General Purpose I/O

    8

    P1_TX+

    IA

    Ethernet port 2 transmit pair, can be left open if not used

    9

    GND

    G

    Ground

    10

    P1_TX-

    IA

    Ethernet port 2 transmit pair, can be left open if not used

    11

    P3_TX-

    IA

    Ethernet port 2 transmit pair, can be left open if not used

    12

    GND

    G

    Ground

    13

    P3_TX+

    IA

    Ethernet port 2 transmit pair, can be left open if not used

    14

    P2_TX+

    IA

    Ethernet port 2 transmit pair, can be left open if not used

    15

    P3_RX+

    IA

    Ethernet port 1 receive pair, can be grounded if not used

    16

    P2_TX-

    IA

    Ethernet port 2 transmit pair, can be left open if not used

    Pin NO

    Pin Name

    Type

    Description

    17

    P3_RX-

    IA

    Ethernet port 3 receive pair, can be grounded if not used

    18

    P2_RX+

    IA

    Ethernet port 3 receive pair, can be grounded if not used

    19

    3.3V

    P

    Power

    20

    P2_RX-

    IA

    Ethernet port 3 receive pair, can be grounded if not used

    21

    3.3V

    P

    Power

    22

    GND

    G

    Ground

    23

    GPIO0

    I/O

    General Purpose I/O

    24

    P4_RX+

    IA

    Ethernet port 3 receive pair, can be grounded if not used

    25

    GPIO1

    I/O

    General Purpose I/O

    26

    P4_RX-

    IA

    Ethernet port 3 receive pair, can be grounded if not used

    27

    GPIO2

    I/O

    General Purpose I/O

    28

    P4_TX+

    IA

    Ethernet port 2 transmit pair, can be left open if not used

    29




    30

    P4_TX-

    IA

    Ethernet port 2 transmit pair, can be left open if not used

    31




    32

    P0_RX+

    IA

    Ethernet port 3 receive pair, can be grounded if not used

    33




    34

    P0_RX-

    IA

    Ethernet port 3 receive pair, can be grounded if not used

    35

    USB_DP

    IA/OA

    USB D+ signal; carries USB data to and from the USB 2.0 PHY

    36

    P0_TX+

    IA

    Ethernet port 2 transmit pair, can be left open if not used

    37

    USB_DM

    IA/OA

    USB D- signal; carries USB data to and from the USB 2.0 PHY

    38

    P0_TX-

    IA

    Ethernet port 2 transmit pair, can be left open if not used

    39

    GPIO13

    I/O

    General Purpose I/O

    40

    GND

    G

    Ground

    41

    VDD25

    P

    Power

    42

    AVDD20

    P

    Power

    43

    RST_B

    IO

    This signal is internally pulled upto 3.3 V. I’s recommended to leavethis signal floating if resetting the chip externally is not required. Otherwise the RESET_L input must bedriven with 3.3 V logic

    Pin NO

    Pin Name

    Type

    Description

    44

    AVDD20

    P

    Power

    45

    JUMP_ST_SW

    I/O

    General Purpose I/O

    46

    GND

    G

    Ground

    47

    GND

    G

    Ground

    48

    SPI_MI_SO_DEV



    49

    3.3V

    P

    Power

    50

    SPI_CLK



    51

    3.3V

    P

    Power

    52

    SPI_MO_SI



    53

    INTERNTE_LED

    I/O

    General Purpose I/O

    54

    LED_LINK1

    I/O

    General Purpose I/O

    55




    56

    GPIO12

    I/O

    General Purpose I/O

    57

    UART_SIN

    I/O

    General Purpose I/O

    58

    UART_SOUT

    I/O

    General Purpose I/O

    59

    GND

    G

    Ground

    60

    GND

    G

    Ground





    7.工作环境和热系统设计：

    模块在自然通风条件下，

    工作的温度范围为：-10 ~ 60℃，相对温度 10%~90% 。

    储运的温度范围为：-20℃ - 70℃，相对温度 5% - 95%

    附加的散热措施（参考下图）：

    1. 做了屏蔽罩兼容设计，如果不加屏蔽罩能过认证，则不加。

    2. 顶层屏蔽罩的总高度为 10.0mm, 底层的总高度为 7.0mm,



    以下内容仅供参考：

    整机装配后，根据结构要做散热分析，总体要求 AP模块工作的最高温度控制在60度以内。



    8.安全和电磁兼容认证要求：

    √ 要求通过 EMC 认证：CE认证 CLASS B 射频杂散辐射 966 Chamber ETSI EN 300 328 TX operating 垂直/水平 30M-8G

    √ 符合国家 ROHS 标准 (china)



    9.环境测试和可靠性要求

    √ 工作时间：连续工作 10000 小时

    √ 高温高湿测试: 50℃,相对温度 90%，时间：18小时

    √ 低湿测试：0℃，时间：18 小时

    √ 批量老化要求：环境温度，45±5℃，相对湿度保持 5%~90%。采用抗静电老化实验 8 小时高温上电老化。
