XB5350

产品分类: WIFI图传模块
  • 主芯片:RT5350
  • 规 格:1T1R
  • 参 数:2.4G 150M
订购热线:18025446846
  • 产品详情

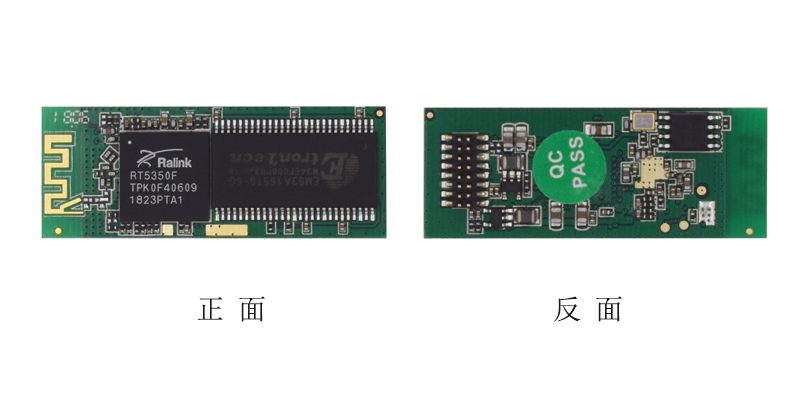

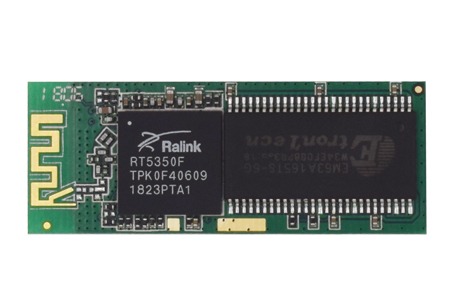

  • 实拍图
    0755-23318313

    产品介绍
    0755-23318313


      1. 概 述

      XB5350是一款利用标准的2.4G频段 WIFI 协议(符合b/g/n /n国际无线标准)

      实现无线传输视频的模块,是目前国内小体积WIFI视频传输模块,模块把带

      MJPEG格式的USB镜头进行采集,产生高压缩比的数据流,再通过无线

      WIFI点对点的方式发送到任意的显示终端(Android、iphone等智能手机或电脑端),由显示终端完成视频实时显示、录像、拍照、数据双向透传等应用功能的处理工作。


      ※ 高速、稳定的视频传输

      √ MJPEG格式的视频流传输

      √ 视频无线传输,实现终端设备进行拍照和视频录像并回放等功能

      √ 高分辨率视频显示,支持 640P/720P/1200P 高速传输

      √ 点对点的操作模式,传输不需要通过外网

      √ 支持双向串口通讯


      ※ 多平台多终端视频显示和控制

      √ Windows 端视频显示

      √ 安卓手机端视频显示

      √ 苹果手机端视频显示


      ※ 简单易用,功耗低且供电方便

      √ 5V供电

      √ 功耗低,正常工作为1W左右

      √ 操作简单,任何智能手机都可以像连家里路由器一样,连上打开软件即可看视频

      ※ 安全、可靠的 WIFI 链路

      √ 支持以 AP为中心的通信网络

      √ 支持 IEEE802.11b/g/n 协议

      √ 内置CHIP天线,也可支持外置天线,支持更远距离


      2. 模块产品图示

      *接电源(5V供电) ;接地线是GND.

      *DP DN为接USB摄像头,VCC接摄像头的电源;



      排针pin脚定义:




      产品结构、尺寸

      A:模块的宽度(18.5MM)

      B:左边排针焊盘到板边的距离(3.7MM)

      C:排针焊盘中心距离(1.27MM)

      D:排针焊盘两边中心距离(10.2MM)

      E:右边排针焊盘到板边的距离(4.6MM)

      F:模块的高度(47MM)


      3. 部分电路设计说明:

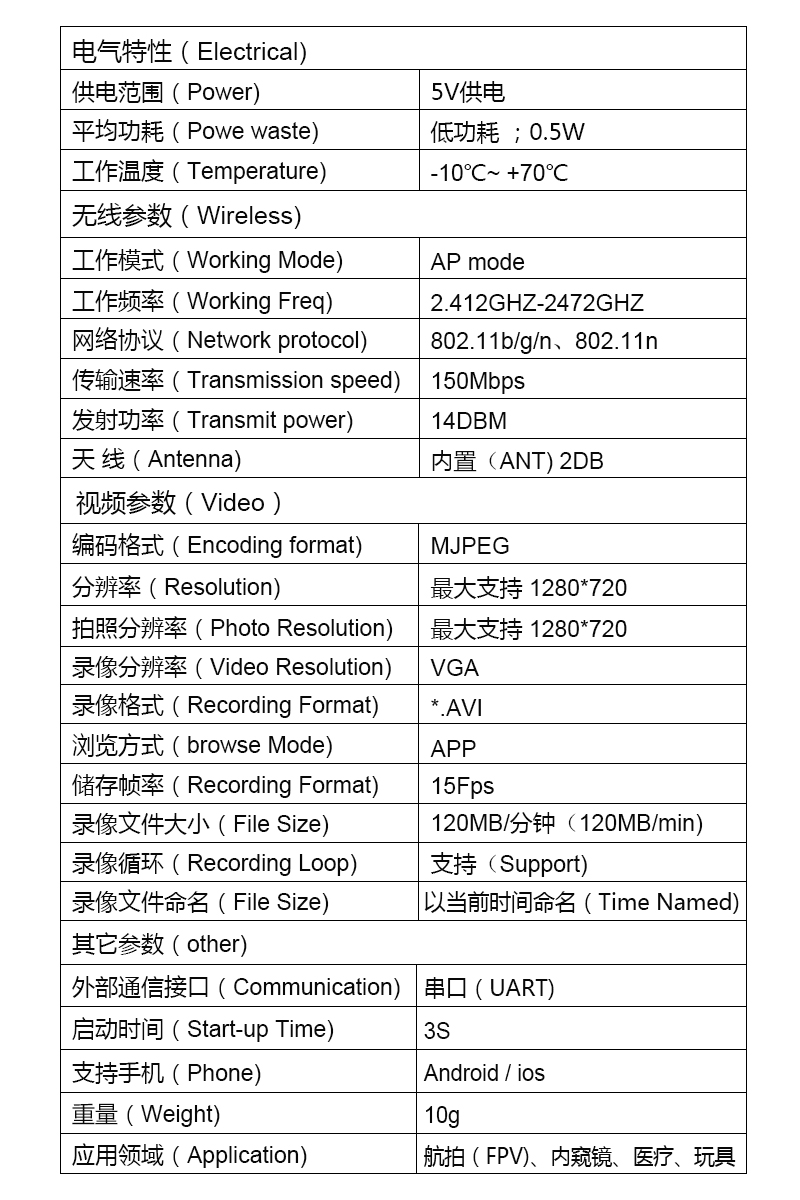

      4.模块特性




      5. 应用领域

      WIFI无处不在,WIFI基本上成为我们生活中必不缺少的一部分,WIFI 应用也随之广泛运用,本WIFI视频模块,你可以理解为家里的无线路由,上电后,即可自动发出WIFI信号,智能手机或电脑通过搜索WIFI与之连接,模块通过 WIFI的形式把视频信号实时传输到智能终端显示,WIFI特点是带宽高,传输稳定,是其它通信无线无法比拟的,比如蓝牙无法传输视频等,通过 WIFI 更可实现远程操作等工作,操作更为简单、方便,已经在很多行业广泛。

      ● 婴儿监视

      ● 玩具手机遥控器、飞控、四轴

      ● 空调手机遥控器

      ● 工业内窥镜;WIFI耳窥镜;WIFI口腔镜;WIFI显微镜.....

      ● 汽车、行车记录仪

      ● 安防产品

      ● 医疗或专业应用领域等


      6. 操作步骤

      第一步:认识模块

          1.WIFI视频模块主板。需配合底板,自行设计或我司设计。


      第二步:给模块上电(测试)

      1. 供电方式:5V USB电源供电即可(移动电源供电)

      2. 模块接口接入外围设备,如下图所示,下图所示的摄像头为展示说明用,由用户自己提供或特别声明提供


      第三步:安装软件(moqo view 或HD SEE)

      安装方式:

    1. 搜索方式:苹果手机用户到 App Store 下载,安卓手机用户到谷歌play(国外用户)360手机助手、应用宝、碗豆夹等应用市场搜索并下载:MOQO VIEW 或HD SEE


      第四步:连接WIFI

      进入手机 WIFI 搜索列表,可以找到一个新的 WIFI 名,默认为:

      MOQO- XXXXXX,生产批次不一样,WIFI名称不一样,每个模块对应一个 WIFI 名, WIFI密码默认为12345678,点击连接即可。


      第五步:打开软件

      如正确连接 WIFI ,打开软件即可实时看到图像


      7.常见问题解答:

      a. 找不到WIFI

      答:大部分原因都是电源引起,请检测电源供电是否正常,要求输入5V ,驱动电源 500mA 以上的电源,检测电源正负是否接对,同时注意 WIFI 名称,不同批次可能 WIFI 名称不一样,可以看列

      表在接入和不接入设备时有多出哪个WIFI

      b. WIFI密码不对?

      答:密码默认为:12345678;请勿随便修改密码,忘记密码只能返厂维修

      c. 软件看不到图像

      答:一般是镜头接得不对,注意数字 D+/D- 有没有接错,镜头是否为 MJPEG 格式的镜头等等

      d. 模块发热比较大,工作是否正常

      答:为正常现象,工作久了,温度会稍微高,正常表面温度大概 50-60度左右,可长期工作;

      e. 图像卡

      答:确认天线是否接好,正常传输距离空旷在 40 米左右,不同环境可能会引起干扰,特别是在展会或 WIFI 特别多的地方干扰比较大,尽量避免复杂环境

      f. 其它原因

      联系技术人员解决
