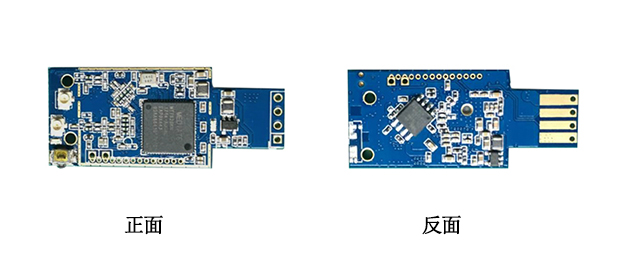

XB724是一款配备联发科公司MT7628k芯片的无线中继放大器,580MHz MIPS 24KEc中央处理器,内置 DRAM内存，2MB Flash,2.4GHz的工作频段;在满足上网的同时，更能进行网络大面积覆盖，USB式样的小巧设计，既方便携带也能快速实现Wi-Fi放大，是大面积场所无线覆盖的理想产品。

　　特性和优点：

　　具备卓越的无线通讯效能与吞吐量，消费者在家中或野外均可轻松组建网络覆盖，采用IEEE802.11n无线2T2R MIMO技术， 传输速率可达300Mbps, 配合USB使用更方便快捷，也无需耗费较多时间及成本即可轻松完成网络覆盖。安装方便,节约成本和节省空间，是一款迷你型WiFi放大无线产品。

　　天线规格：2.4G----IPEX全向天线

　　物理参数：

　　天线尺寸 ： 根据外壳要求定义

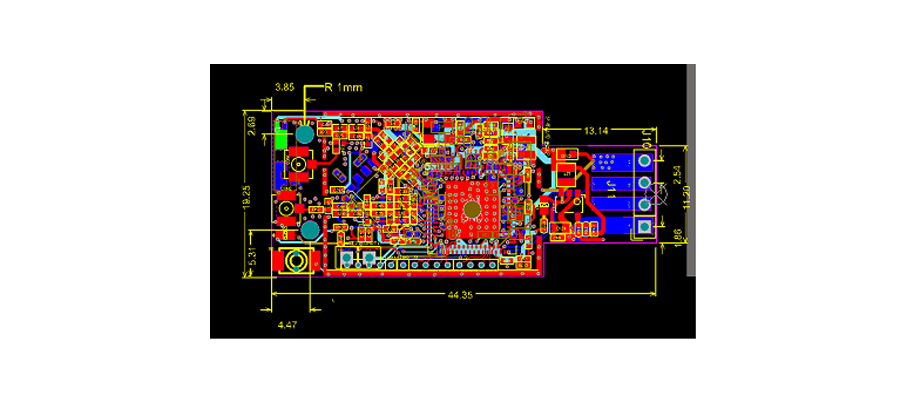

　　产品尺寸 ： 44.35mm x19.25mm x4mm

　　产品重量 ：80g

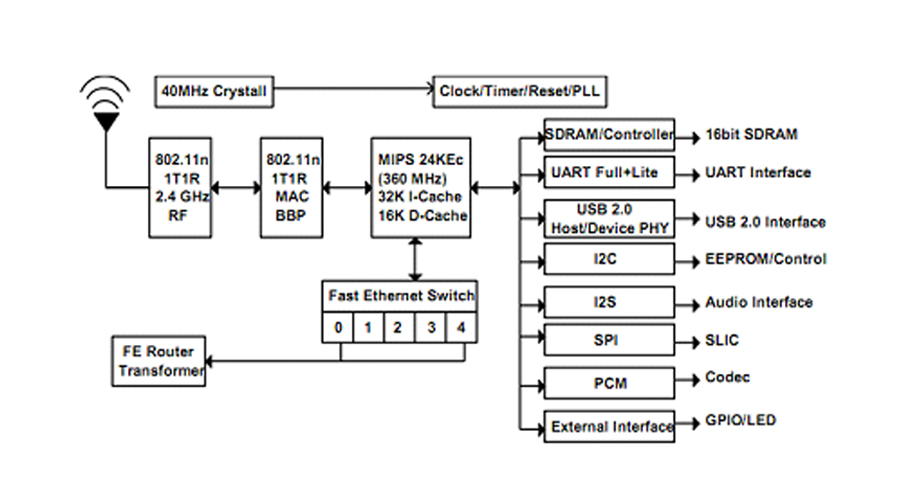

　　模块框图：

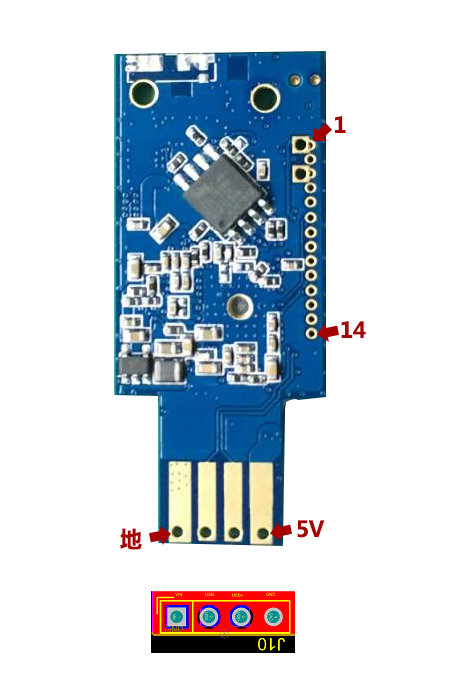

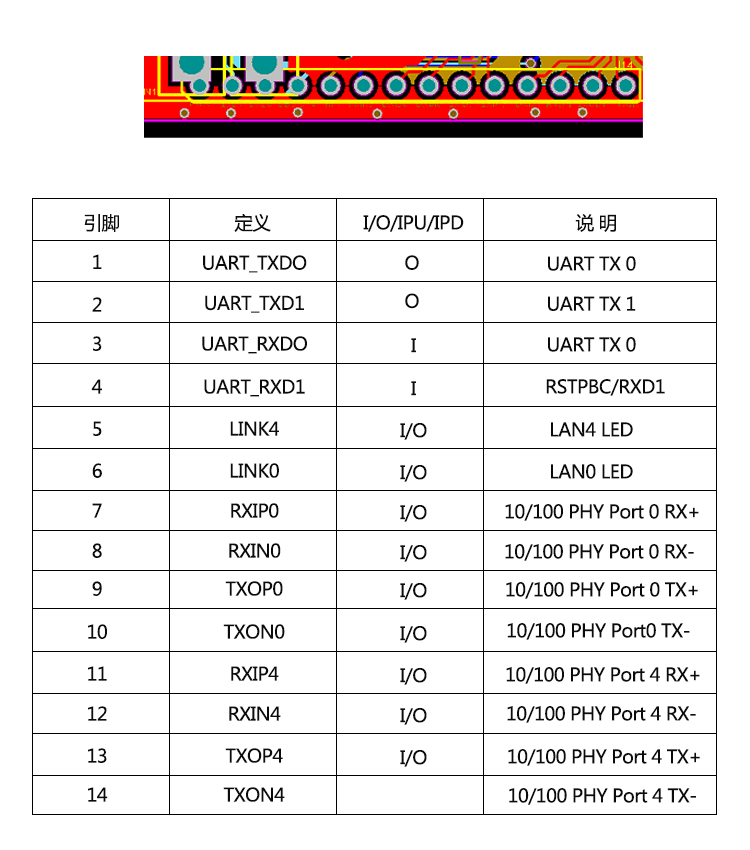

　　引脚定义：

　　电源供电：5V

　　用于调试的收发器接口

　　可用安装：

　　家庭，公共场所

　　LED显示：

　　Power LED,WiFi LED

　　电源规格：

　　工作电压

　　DC5V (USB )供电

　　工作电流

　　DC 0.3A

　　DC power consumption

　　1.5W(最大 )

　　纹波30mVP-P以内。

　　USB接口:

　　2.0标准公头接口

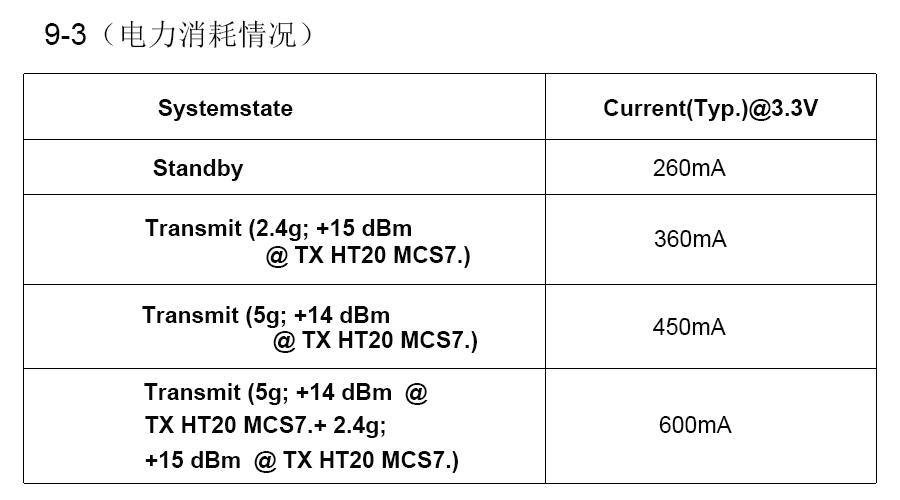

　　电气规格：

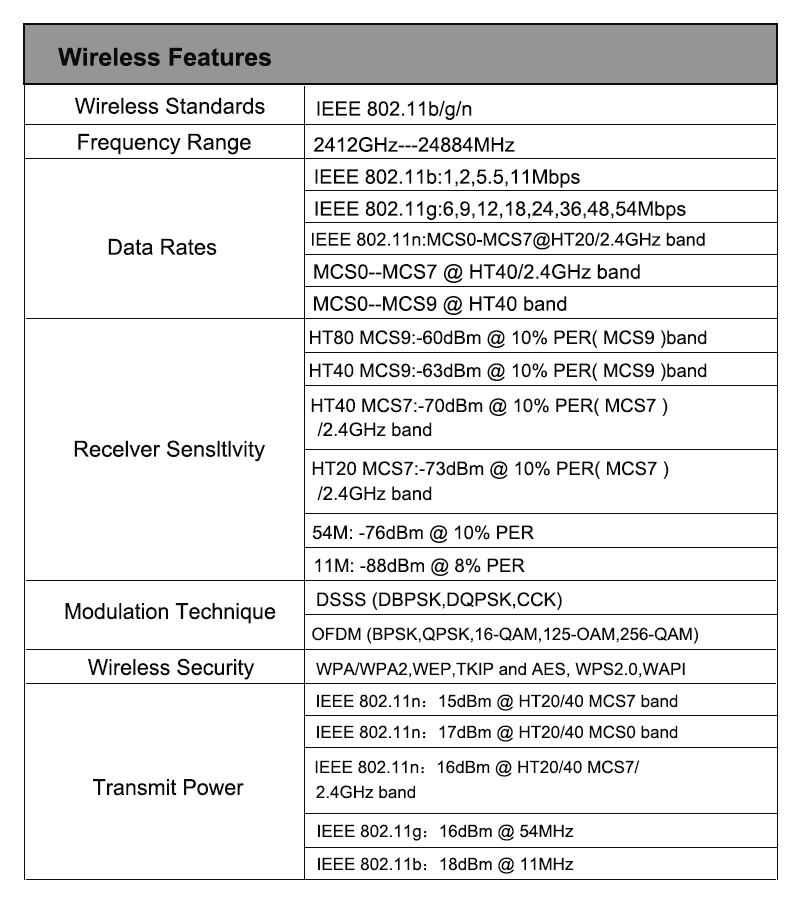

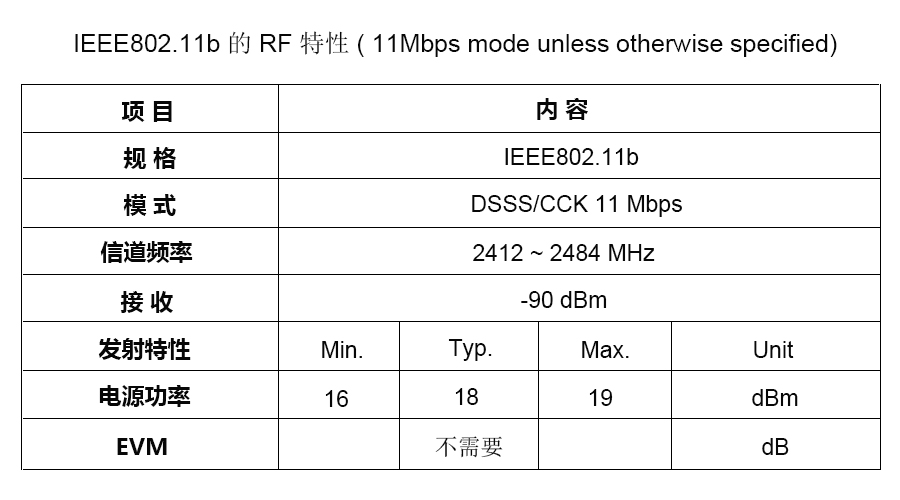

　　无线规格：

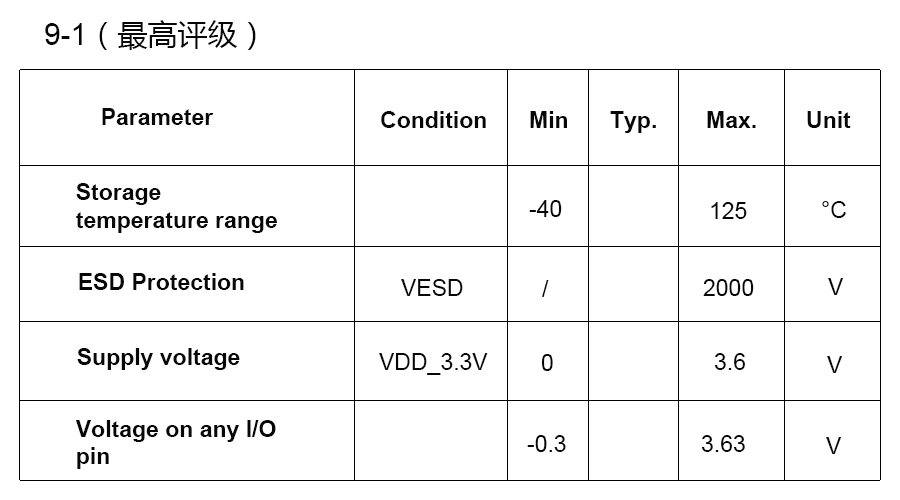

　　使用最高评级：

　　安全度：

　　64/128/152bit WEP(加密)

　　WPA/WPA2, WPA/WPA2-Personal(TKIP/AES)

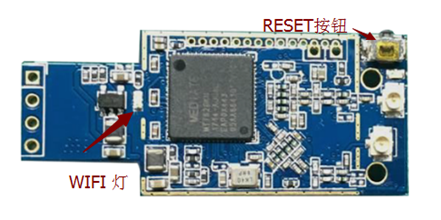

　　Reset (复位开关)

　　软件功能：

　　SSID广播开关

　　2.4GHz 信道选择(1-13)

　　频段带宽可选20MHz/40 MHz(自动)

　　网关/中继模式

　　使用环境:

　　环境温度 0℃～40℃ ， 工作温度 0℃～80℃

　　存储温度 0℃～70℃

　　存储湿度 5%～90%RH(不结凝)

　　XB724中继器用户操作说明

　　1.应用场合：

　　模块可应用在插座，排插，86面板盒，电脑及其他提供DC5V电源的设备。

　　2.连接中继设置：

　　1.使用设备，一台手机或一台带无线网卡的电脑

　　2.接入电源，WiFi指示灯亮起，其中电源灯常亮，WIFI灯闪烁。

　　注意：产品WIFI灯连接前闪烁，表示WIFI信号正常;连接成功时，在信号强时灯常亮，在信号较弱或弱时都是闪烁，但不影响上网。

　　3.以手机为例，进行产品连接

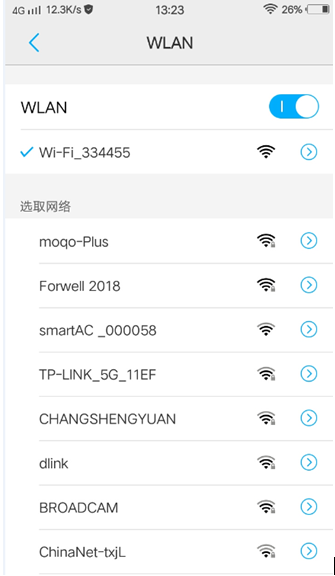

　　1，打开手机wifi搜索;

　　2.点击上图Wi-Fi-XXXXXX无线名称连接。在浏览器中输入192.168.18.1进入下图界面。

　　3.连接后，手机自动进入中继界面，点击开始设置。

　　4. 在弹出扫描到的路由器页面中，选择你要中继的名称

　　5. 选择要中继的路由器，输入路由器上网密码,点击下一步。

　　注意：扩展名打勾，中继扩展名称是你中继路由器后带-Plus名称，如果取消，中继路由器的名称是默认出厂名称，对中继上网不影响。

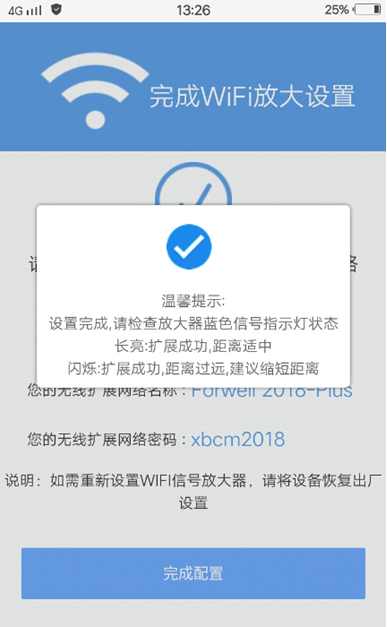

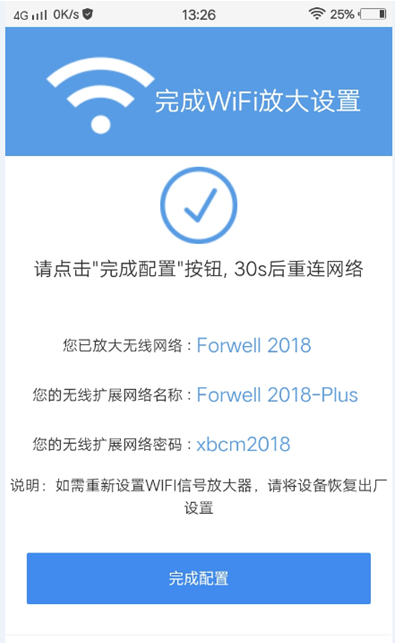

　　6. 连接成功，点击完成设置。

　　7. 中继连接成功，使用手机在WIFI栏重新连接XXX-Plus的中继网络。

　　备注：如果中继模块复位按键复位不了，可以在电脑固定IP登录，即电脑固定IP:192.168.18.10，再在浏览器输入192.168.18.1，就可以进入网页进行设置。
