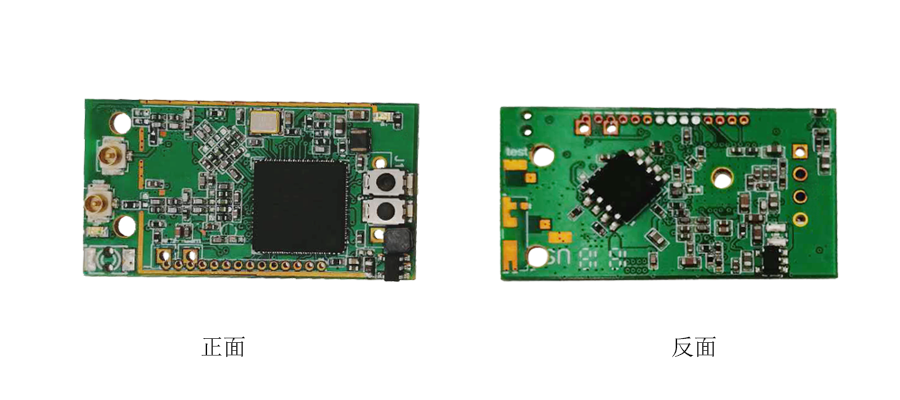

XB740 WIFI中继模块

　　XB740是一款配备联发?耗费较多时间及成本即可轻松完成网络覆盖。安装方便,节约成本和节省空间，是一款迷你型WiFi放大无线产品。

　　天线规格：2.4G----IPEX全向天线

　　物理参数：

　　天线尺寸 ： 根据外壳要求定义

　　产品尺寸 ： 35.7mm x19.mm x4mm

　　产品重量 ：3g

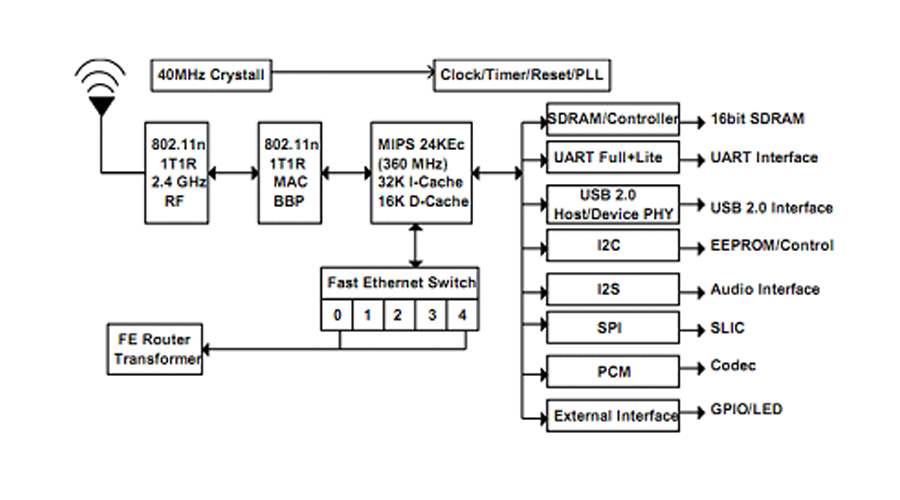

　　模块框图：

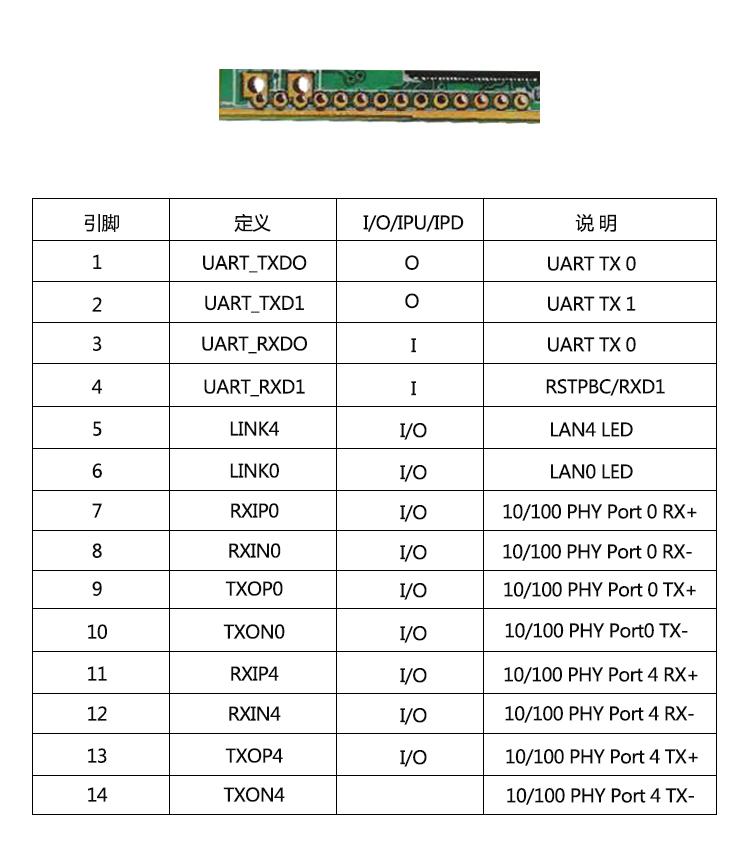

　　引脚定义：

　　注明：LINK4为WAN口，对应的LAN4为WAN LED,LINK0为LAN口，对应的LAN0为LAN LED

　　可用安装：

　　家庭，公共场所

　　LED显示：

　　Power LED,WiFi LED

　　电源规格：

　　工作电压

　　DC5V供电

　　工作电流

　　DC 0.3A

　　DC power consumption

　　1.5W(最大 )

　　纹波30mVP-P以内

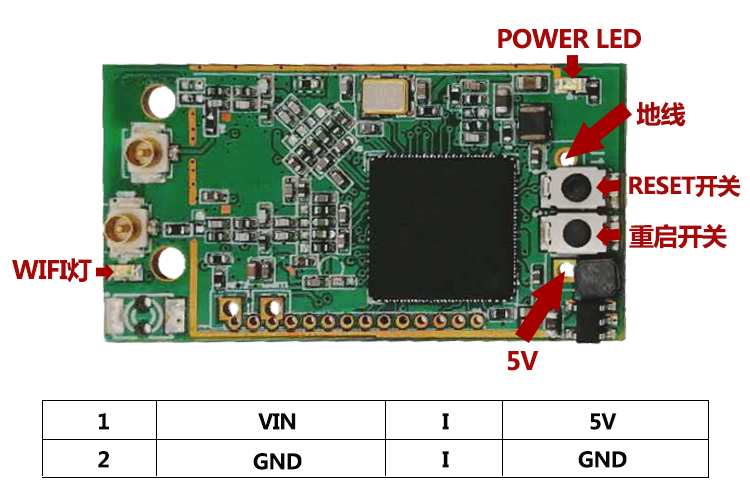

　　开关规格：

　　复位开关尺寸 2×4×3.5mm

　　重启开关尺寸 2×4×3.5mm

　　电源供电：5V

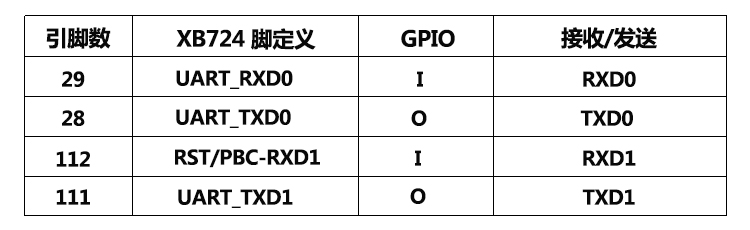

　　用于调试的收发器接口

　　可用安装：

　　家庭，公共场所

　　LED显示：

　　Power LED,WiFi LED

　　电源规格：

　　工作电压

　　DC5V (USB )供电

　　工作电流

　　DC 0.3A

　　DC power consumption

　　1.5W(最大 )

　　纹波30mVP-P以内。

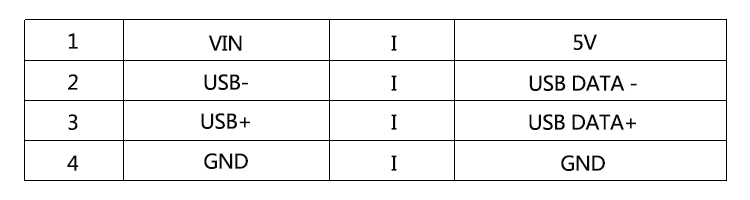

　　USB接口:

　　2.0标准公头接口

　　电气规格：

　　LED显示：

　　Power LED,WiFi LED

　　电源规格：

　　工作电压

　　DC5V (USB )供电

　　工作电流

　　DC 0.3A

　　DC power consumption

　　1.5W(最大 )

　　纹波30mVP-P以内。

　　USB接口:

　　2.0标准公头接口

　　电气规格：

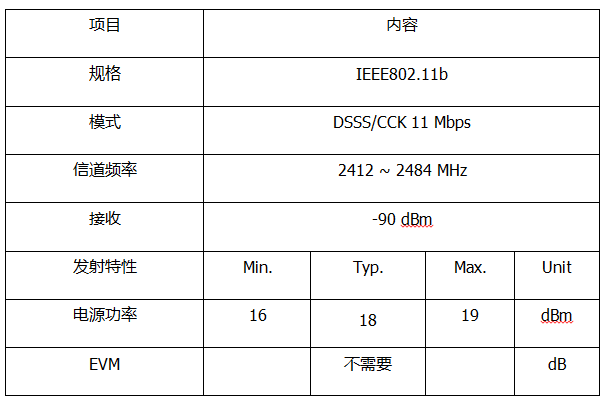

　　IEEE802.11b 的 RF 特性 ( 11Mbps mode unless otherwise specified)

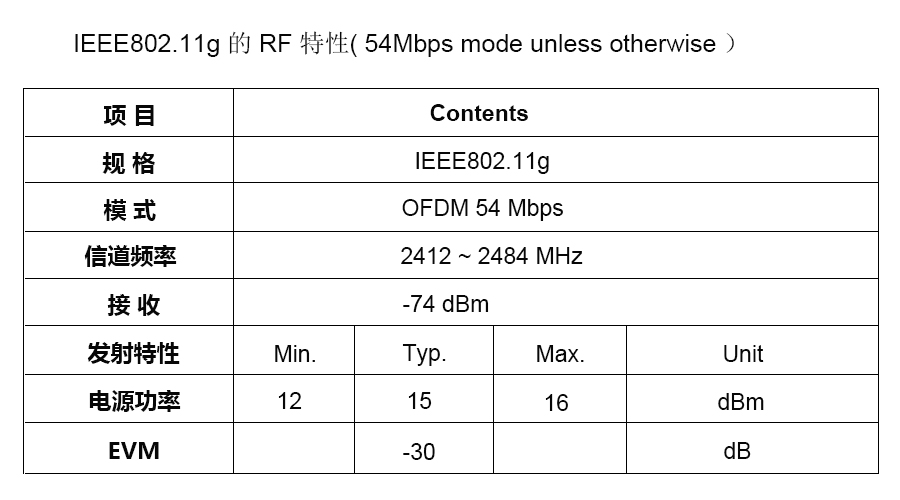

　　IEEE802.11g 的 RF 特性( 54Mbps mode unless otherwise )

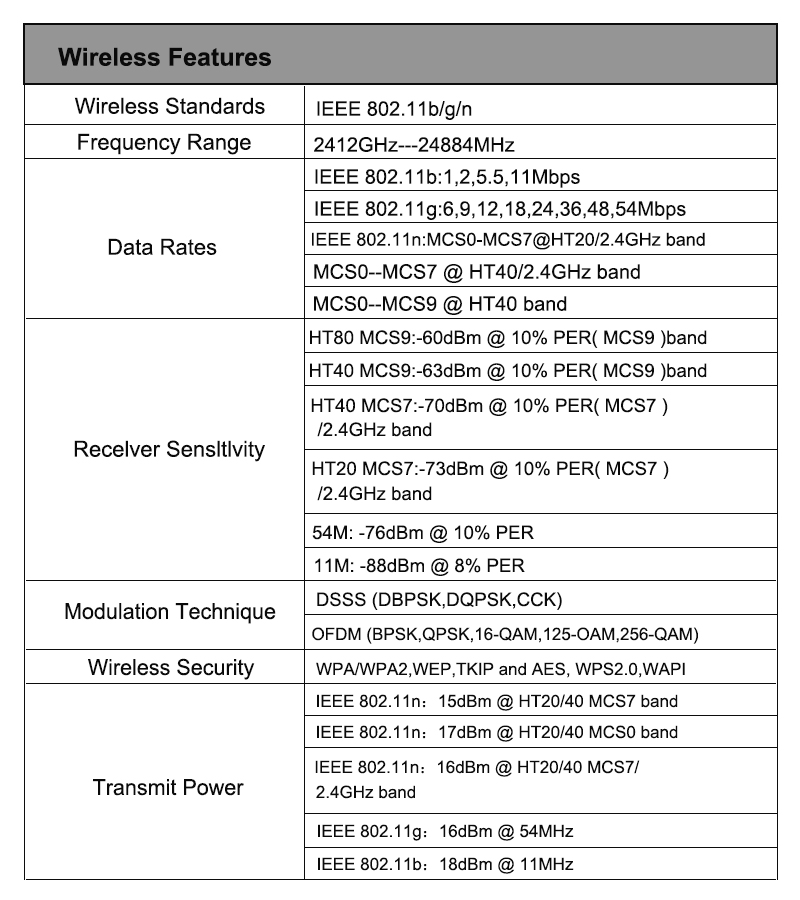

　　无线规格：

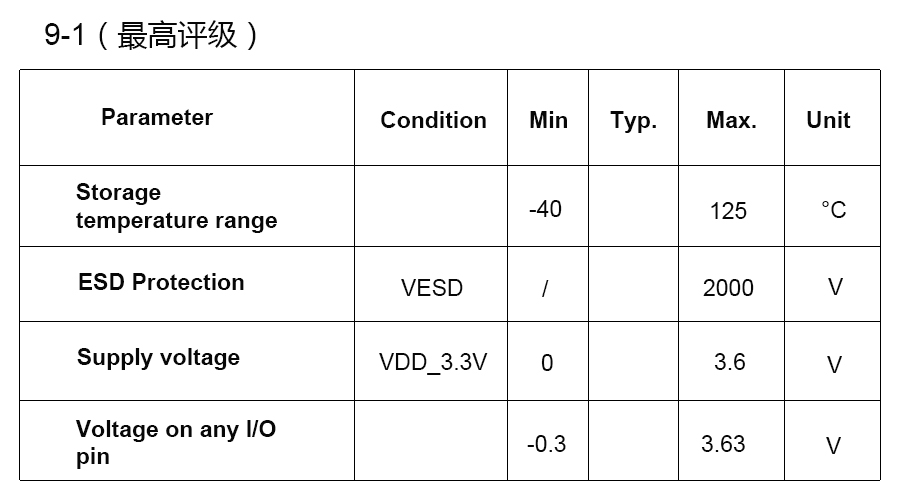

　　使用最高评级：

　　安全度：

　　64/128/152bit WEP(加密)

　　WPA/WPA2, WPA/WPA2-Personal(TKIP/AES)

　　Reset (复位开关)

　　软件功能：

　　SSID广播开关

　　2.4GHz 信道选择(1-13)

　　频段带宽可选20MHz/40 MHz(自动)

　　网关/中继模式

　　使用环境:

　　环境温度 0℃～40℃ ， 工作温度 0℃～80℃

　　存储温度 0℃～70℃

　　存储湿度 5%～90%RH(不结凝)
