当前位置:首页 » 产品中心 » 面板AP模块 » XB750

XB750

产品分类: 面板AP模块
  • 主芯片:MT7628N
  • 规 格:2T2R
  • 参 数:2.4G 300M
订购热线:18025446846
  • 产品详情
  • 实拍图
    0755-23318313


    产品介绍
    0755-23318313


      1.产品简介

      MT7628N路由器支持IEEE802.11n与RF-2.4G天线输出

      MT7628N是一款高性能专业2.4G无线路由模块,模块采用高性能无线网络处理器,同时支持多个可配置的功能接口,方便客户使用。可制定的嵌入式实时操作系统软件平台,方便连接串口设备和中继,扩展WIFI设备实现数据的传输与控制。此模块可以减少客户的开发时间,降低制造成本,节省电路板空间,增强产品的竞争力。


      2.产品特性:

      24kcMIPS处理器,工作频率高达580MHz以上

      两路2.4GHz无线RF收发天线

      符合IEEE802.11b/g/n模式

      高速的UART通讯口,GPIO口支持输入输出

      20/40时钟频率(可选)

      加密方式:WEP64/128-bit,WPA/WPA2/WPA-PSK

      长按Reset复位按钮5秒左右可以恢复默认出厂设置

      模块供电电压: 标准POE网线供电,1、2、3、6 线供电,48V转5V


      3.芯片参数



      4.原理框图

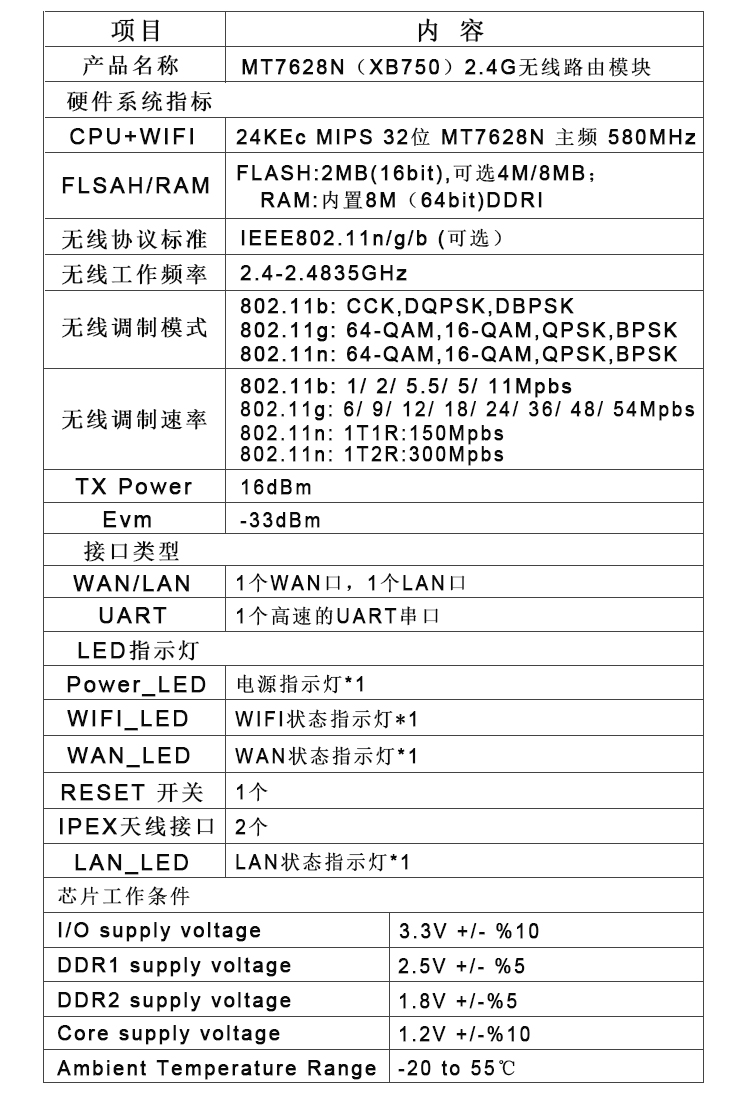

      5.产品参数



      6.直流电气特性


      7.产品图片




      8.部分电路的设计说明

      A.以太网接口设计:

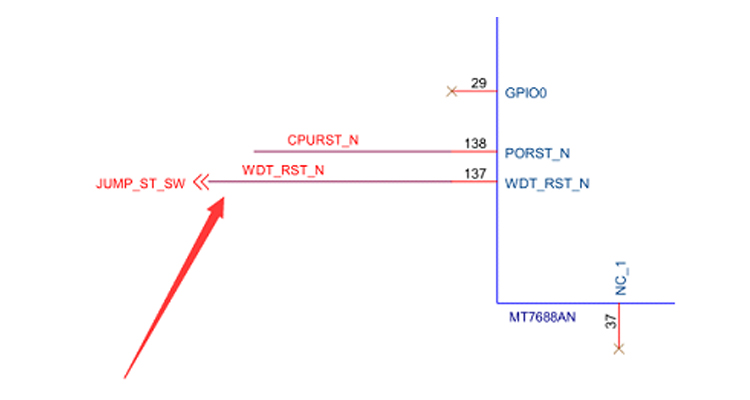

      B.出厂设置接口电路设计:


      9.产品结构、尺寸

      A:模块的宽度(44.3MM)

      B:模块的长度(36.8MM)
