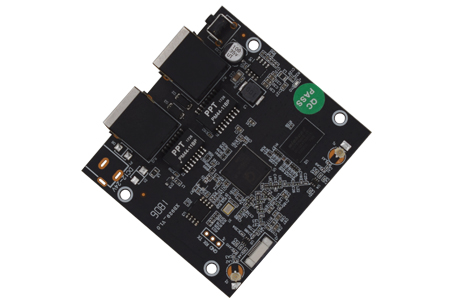

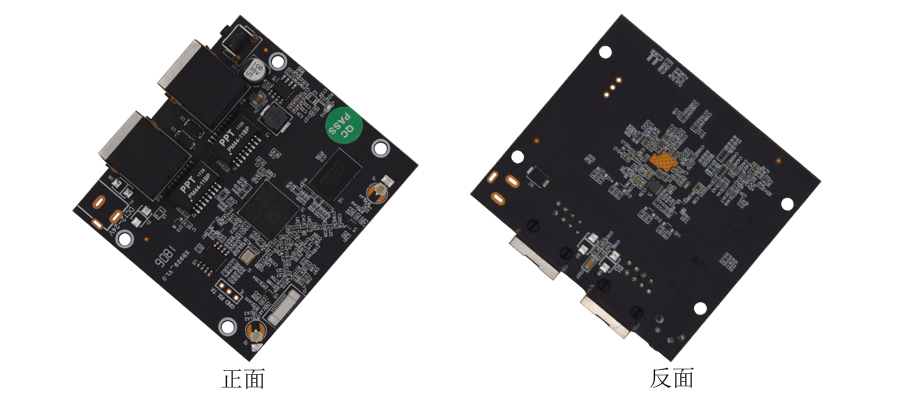

模块简介：

　　XB9531CPE是一款配备高通公司QCA9531-BL3A芯片的无线网桥。 650MHz 中央处理器,512M DDR2内存，8MB Flash及2.4G频率运作，无线连接将更加快速高效。超强的大数据处理，更能体现高清视频高速传输和共享的稳定流畅。

　　特性和优点：

　　具备卓越的2T2R无线通讯效能与吞吐量。采用IEEE802.11n 最新无线技术且兼容11b/g设备， 2.4G和5.8G的传输速率可高达300Mbps,支持稳定流畅的联网及图像传输。超强的效率，可方便大数据的WIFI应用和提高同时并发用户数及带机数。优化的POE供电让产品有更低的能耗，20/40M信道带宽，可为城市巡防组建，广电智慧城市及宽带监控提供理想的接入点。

　　天线规格：2.4G/5.8 G ----内置全向天线

　　物理参数：

　　天线尺寸 ： (双天线)

　　产品尺寸 ：70mm x67mm x14.8mm

　　灯板尺寸 ：70mm x7mm x4.1mm

　　排线尺寸 ：145X6.5mm

　　产品重量 ：29.4g

　　可用安装：

　　户外监控，城市监控 ,巡防组建

　　LED显示：

　　Power LED, WAN LED, LAN LED, SIGNAL1 LED ,SIGNAL2 LED， SIGNAL3 LED，WLAN LED

　　电源规格：

　　工作电压

　　24Vdc( POE 输入)

　　工作电流

　　0.29A( POE 输入 )

　　DC power consumption

　　7W(最大 )

　　24Vdc POE 输入RJ45脚位定义：

　　4，5，7，8脚位供电(4，5脚为正极;7，8脚为负极

　　RJ45接口：

　　2个 10/100M自适应WAN/LAN 口

　　复位开关:

　　6X6X7mm

　　长按该键 ( >=3S)后松开 )，产品恢复出厂设置

　　无线规格：

　　支持速率

　　IEEE802.11n:300/270/243/216/162/108/81/54/27Mbps

　　135/121.5/108/81/54/40.5/27/13.5Mbps

　　130/117104/78/52/39/26/13Mbps

　　65/58.5/52/39/26/19.5/13/6.5Mbps

　　IEEE802.11g

　　54/48/36/24/18/12/9/6Mbps(自适应)

　　IEEE802.11b

　　11/5.5/2/1Mbps(自适应)

　　网络标准

　　802.11b、802.11g、802.11n

　　无线功率

　　发射功率 550Mw ( 27dBm)

　　接收灵敏度：

　　270M：-68dBm

　　130M：-68dBm

　　108M：-68dBm

　　54M：-68dBm

　　11M：-85dBm

　　6M：-88dBm

　　安全度：

　　64/128/152bit WEP(加密)

　　WPA/WPA2, PSK

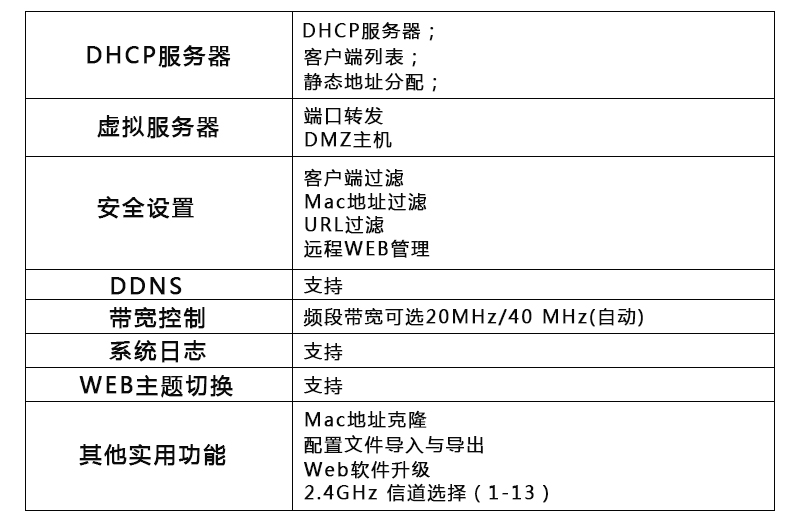

　　软件功能：

　　使用环境:

　　环境温度 0℃～40℃ ， 工作温度 0℃～75℃

　　存储温度 0℃～70℃

　　存储湿度 5%～90%RH(不结凝)
