弱电箱千兆一体化路由模块XB7621规格说明书

1.产品概述

XB 7621是一款POE?AC一体化高度集成的以太网交换机千兆路由模块,拥有7个端口千兆百兆接入型PoE以太网交换机 ，能提供7个千兆（10/100M/1000M自适应）RJ45 PoE供电接口和1个千兆电口上联；支持IEEE802.3af 15.4W和IEEE802.3at 30W以太网供电标准，能自动识别满足IEEE802.3af/at标准的受电设备予以供电，而对连接的非受电设备则会自动停止供电，可与无线AP、IP电话机和网络摄像头等网络设备相连并为其供电。可选择支持Web管理、CLI管理和SNMP管理；符合电信宽带接入、企业、安防、电力和交通等系统的工业现场应用需求,支持端口防雷，内置专业防雷电路，支持4KV上联端口和4KV电源防雷

2.卖点

●一步简单化无线组网

●POE供电+AP管理+路由 三功能合一

●可管理多台无线AP

2.芯片方案

MT7621具有先进的节能功能，它符合IEEE803.3az的节能以太网和电缆长度/链路断电节能模式

提供最高的PHY速率可达1000Mbps

支持802.11i安全标准，并实现硬件加速TKIP，CCMP和WAPI

还支持802.11e的QoS的视频，语音和多媒体应用程序

3.特点：

嵌入式MIPS1004Kc(880 MHz)，每个核具有32 KB的iCache和32 KB的D-Cache
16位DDR2/3，最多256/512Mbytes
SPI, NAND Flash, SDXC
1xUSB3.0，2XUSB2.0，3xPCIe主机
5-端口10/100/1000 SW/PHY和1个RGMII
Green:智能时钟缩放(不包括)/DDRII/III：ODT关闭，自刷新模式
Self-refresh mode:I2C, I2S, SPI, PCM, UART, JTAG, MDC, MDIO, GPIO, SPDIF-TX
具有IPv 6和2 Gbps有线速度的硬件NAT
固件：Linux2.6SDK，带有IPv 6的ecos
RGMII驱动程序：Linux 2.4/2.6。

4功能特性

7端口10/100/1 OOOMbps MDI收发器

可访问的MAC地址表，包含2048个条目以及自动老化和学习功能

MAC地址表的可编程老化定时器

支持可编程1518 / 1S36 / 1552和9K Jumbo帧长度

支持带有8个过滤数据库的SVL和IVL

支持RSTP和MSTP

支持802.1X

支持4K VLAN条目

支持每个端口的VLAN ID标记和取消标记选项

支持双标记VLAN

支持硬件端口隔离

每个端口支持8个优先级队列

支持SP，WFQ和SP + WFQ延迟调度程序

支持Max-Min带宽调度程序

支持入口和出口速率控制

支持64组ACL规则

支持IPv4和IPv6组播帧硬件转发支持每端口40个MIB计数器支持环路检测指示灯

支持广播/多播/未知帧风暴抑制

10Base-T，10Base-Te，100Base-TX和符合1000Base-T的收发器

符合IEEE 802.3自动协商

每个GEFHY端口支持3个LED

支持短电缆节电

集成MDI电阻器

支持IEEE 802.3a2节能以太网

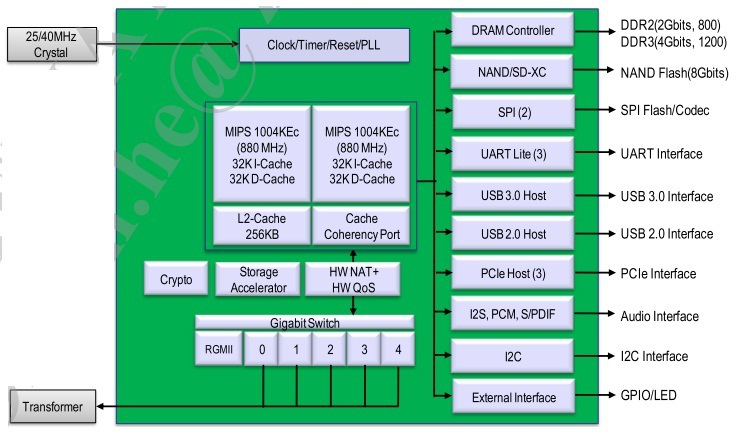

4.硬件框图

5.产品图片

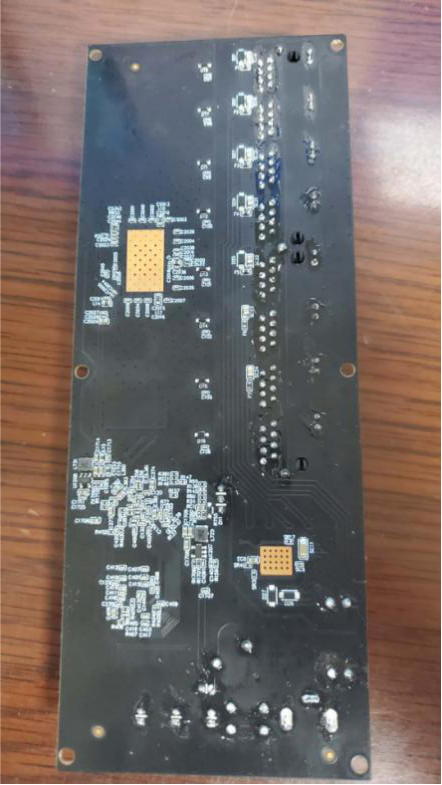

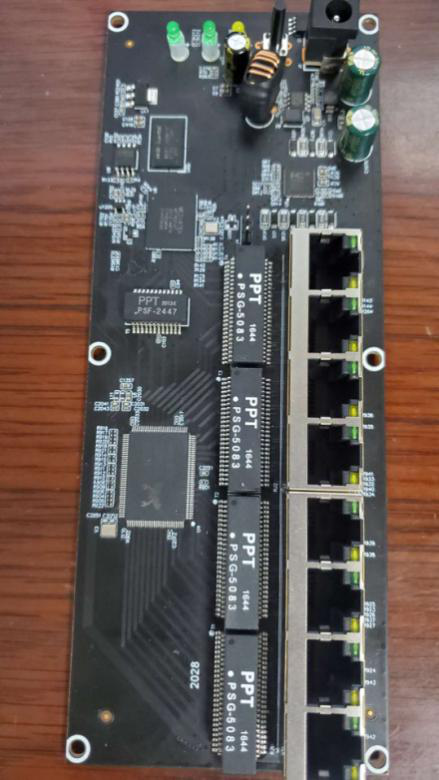

顶层图片                                  底层图片

6. 产品技术规格
