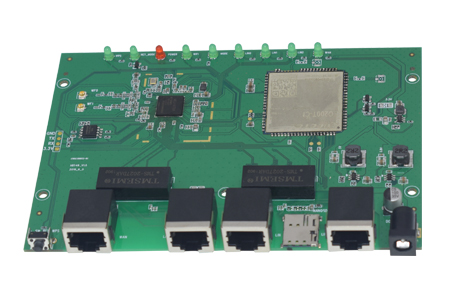

3G/4G 工业增强型路由器板卡

型号：XB749

网络制式：LET/WCDMA/EVDO

接口类型：WAN/LAN/UART/WIFE/LTE

 温  度： 95%无凝结

温度范围： -30 ℃~80℃（工作温度）-45℃~90℃（储存温度）

PCBA尺寸：138.00mm x96.489mm x1.6mm

模块简介：

  XB749系列3G/4G/专网-WIFI无线路由器，采用3G/4G/专网高速无线网络作为数据载承网络，运用高性能的32位嵌入式处理器，支持802.11N，最高300Mbps的传输速率，提供1个10/100M以太网（WAN）接口和3个10/100M以太网（LAN）接口，支持IP与MAC绑定功能，可以有效防止网络攻击。支持SSID广播控制，有效防止SSID广播泄密。内置防火墙功能，支持域名过滤和MAC地址过滤，可以针对地开放指定计算机的上网权限，它主要应用于行业用户的数据传输业务，支持数据透明传输，图像传输，设备监控以及无线路由上网等功能。为企业应用互联网提供安全高速的无线连接。无论你身在何处，您的设备都可以借助遍布全球的3G/4G/专网网络快速接入互联网。

  该产品已广泛应用于物联网产业链中的M2M行业，如智能电网、智能交通、智能家居、金融、移动POS终端、供应链自动化、工业自动化、智能建筑、消防、公共安全、环境保护、气象、数字化医疗、遥感勘测、军事、空间探索、农业、林业、水务、石化、煤矿等领域。

功能特点：

● 多种3G/4G/专网;网络支持;良好的兼容性

支持多种3G/4G/连接模式和通信模块，适用于不同领域的网络制式（5频/7频/全网通可选），提高联网性能支持专网接入，适用性广。

● 完备的路由功能支持  适应多种不同应用

内置网络地址转换（NAT）功能，支持虚拟服务器和DMZ主机

内建DHCP服务器，同时可进行静态地址分配。

内置防火墙功能。支持域名过滤和MAC地址过滤，可以有针对地开放指定计算机的上网权限。

支持IP与MAC绑定功能，可以有效防止网络攻击。

内置静态路由功能，可以根据需要构建特殊的网络拓补。

支持QOS

● 丰富的硬件接口，提供广阔的使用空间

提供1个10/100M以太网（WAN）接口，可连接xDSLmodem/cable modem/Ethernet

提供3个10/100M以太网（LAN）接口，适合各种工业应用环境。

● 芯片级的WIFI支持  更加流畅的使用体验

支持802.11b/g/n标准，最高300Mbps的传输率。

支持中英文SSID广播控制，有效防止SSID广播泄密。

多种加密方式。

支持路由模式和AP模式。

支持WDS无线网络扩展。

● 友好的人机界面  方便用户使用

支持中英文界面。

支持WEB软件升级，可以免费获得路由器的最新软件。

支持“设备云”远程和WEB管理。

● 牢固的工业化设计  适合恶劣环境使用

标准IPEX天线和NANOSIM卡接口。

工业设计，坚固可靠，抗干扰性强。

优化电磁兼容性设计。

● 专业的VPN支持  提供更高的安全

支持PPTP、L2TP、IPSEC、GRE应用

支持多种加密模式。

连接文库可靠。

● 双线热备功能（fail over）

支持VRRP协议。

灵活设置路线优先级，流畅切换WAN/4G线路。

●“设备云”远程管理

支持设备云远程管理平台的接入，远程监控设备状态、设备参数修改、固件升级、流量告警等，为用户提供远程遥测领域的一站式解决方案。

规格参数

3G/4G  支持5频/7频（可选）

蜂窝网络WIFI

802.11n 300M

工作模式路由模式，AP模式

无线安全无线MAC地址过滤

无线安全功能开关

64/128/152位WEP加密

WAP-PSK/WPA2-PSK，WPA/WPA2安全制

接 口：

Ethernet：4个百兆网卡自适应快速以太网接口

Antennas：    外置WIFI N-Female天线接口*2，3G/4G专网天线接口Main*2

UAUT：           串口打印

Power：DC接口

 LED：        WPS指示灯

POWER指示灯

WAN指示灯

WIFI指示灯

LAN指示灯*3

                        MODE_LED指示灯

                        NET_MODE_LED指示灯

NANO卡槽： 1*NANOSIM slot

按 钮：Reset按钮

功 耗：最大10W

电 源：5V/2A  DC input

物理特性

产品外壳：可配五金外壳，防锈，防晒

环境特征

温 度：      工作温度：-20 ℃~70℃（可以为北方使用环境定制加温模块）

                      储存温度：-45℃~90℃

湿 度：      工作湿度：10%~90%RH不凝结

      储存湿度：5%~90%RH不凝结

防护等级：     IP51

产品配件：

天线配件：2根3G/4G/专网天线

2根WIFI天线

电源配件：DC12V/1A电源适配器（可选）

产品型号

XB749  Router1WAN，3LAN，LTE（5模/7模），WIFE 802.11b/g/n  2.4G

1. 产品概述

（一）、工业级应用设计

1、采用高性能工业级3G或4G无线模块。

2、采用高性能MT7628K通信处理器。

3、采用金属外壳，保护等级IP30。

4、宽电压输入（DC 5V-18V）。

（二）、稳定可靠

1、WDT看门狗设计，保证系统稳定。

2、以太网接口内置1.5KV电磁隔离保护。

3、NANOSIM卡接口内置15KV ESD保护。

（三）、标准接口

1、提供标准有线WAN口，可连接ADSL拨号上网。

2、NANOSIM卡、3G/4G模块接口可实现3G/4G上网，以及本地资源存储。

3、可登陆云管理平台，实现远程设备管理（可选）。

4、WEB后台管理。

（四）、功能强大

1、可以实现本地高速、免流量观看视频，浏览新闻咨询等，本地资源可实现自动更新,无需人工操作。

2、可实现商家广告展示，广告内容支持文字、图片、FLASH、流媒体等内容。需自行升级OPENWRT软件。

3、大功率WIFI，覆盖无死角，可实现3G、4G,以及有线拨号上网。

4、支持各种认证方式（QQ号、微信号、手机号）上网，方便广告运营商收集用户信息和

   记录，从而进行大数据挖掘（可选）。

5、智能流量控制，即使大量用户同时上网也能畅通无阻。

6、支持远程升级路由器系统。

7、支持多种WAN连接方式，包括静态IP,DHCP，L2TP ，PPTP，PPPOE，3G/HSPA/4G。

8、支持VPN client（PPTP，L2TP，OPENVPN，IPSEC 和 GRE）（可选）。

9、支持VPN sever（PPTP，L2TP，OPENVPN，IPSEC 和 GRE）（可选）。

10、WIFI支持802.11b/g/n,支持 AP、Client、中继以及WDS等多种工作模式（可选）。

11、WIFI支持WEP,WPA，WPA2等多种加密方式。

12、支持各种防火墙功能，MAC地址过滤，IP地址过滤，URL过滤。

13、支持国内外多种DDNS。

14、支持IP 、MAC地址绑定，MAC地址克隆。

卖 点：

●  EC20 R2.0 是移远通信最近推出的Cat 4 LTE 无线通信模块。采用LTE 3GPP Rel.11 技术，支持最大下行速率150Mbps 和最大上行速率50Mbps ；同时在封装上兼容移远通信UMTS/ HSPA+ UC20 模块以及移远通信多网络制式LTE Cat 3 模块， 实现了从3G 向4G 网络的轻松平滑过渡。

EC20 R2.0 系列模块包含EC20-C R2.0 和EC20-CE R2.0 两个版本，使其能够向后兼容现存的EDGE 和GSM/GPRS 网络，以确保在缺乏3G 和4G 网络的偏远地区也能正常工作。

EC20 R2.0在简化产品设计的同时，还大大提升了定位速度及精度。

2. 主要特性

3. 规格参数 ：

    数 据：

WLAN特性：

●  支持2.4GHz, 兼容 2.4GHz, IEEE802.11g, IEEE802.11n, IEEE802.11b标准

●  支持 64/128/152-bit WEP 加密，同时支持 128 bit WPA standard(TKIP/AES),IEEE802.1X 等安全加密机制。

●  支持 SSID 广播控制和基于 MAC 地址的访问控制

●  工作信道数：1-13

●  频率范围：2.4~2.4835GHz

●  展频技术：DSSS（直接序列展频）

●  数据调制方式：BPSK,QPSK,CCK and OFDM (BPSK/QPSK/16-QAM/64-QAM)

●  灵敏度@ PER（错包率）：MCS15:-62dBm@10%PER;MCS7:

   -65dBm@10%PER; 54M: -68dBm@10%PER; 11M:-84dBm@8% PER; 6M:-88dBm@10% PER;1M:-90dBm@8% PER (典型值）

●  传输距离：室内最远60米，室外最远150米（因环境而异）

●  RF 功率：11n  13dBm   11g  13-15dBm,  11b  16-18dBm

3.工作环境和热系统设计：

模块在自然通风条件下，

工作的温度范围为：-10 ~ 60℃，相对温度 10%~90% 。

储运的温度范围为：-20℃ - 70℃，相对温度 5% - 95%

附加的散热措施（参考下图）：

1.做了屏蔽罩兼容设计，如果不加屏蔽罩能过认证，则不加。

2.顶层屏蔽罩的总高度为 3.0mm

以下内容仅供参考：

整机装配后，根据结构要做散热分析，总体要求 路由器模块工作的最高温度控制在60度以内。

4.安全和电磁兼容认证要求：

√ 通过  CCC/NAL* /TA 认证

√ 符合国家 ROHS 标准 (china)

5.环境测试和可靠性要求

√ 工作时间：连续工作 10000 小时

√ 高温高湿测试: 50℃,相对温度 90%，时间：18小时

√ 低湿测试：0℃，时间：18 小时

√ 批量老化要求：环境温度，45±5℃，相对湿度保持 5%~90%。采用抗静电老化实验 8 小时高温上电老化。

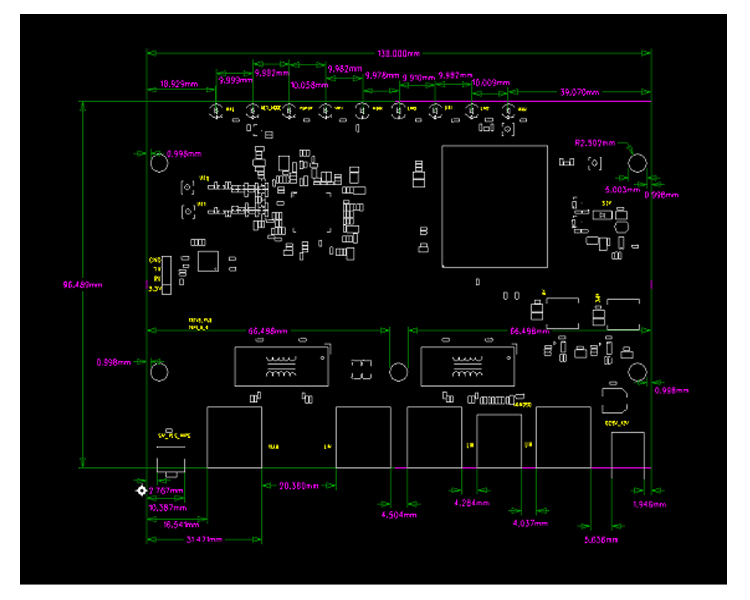

产品尺寸
